В традиционном производстве сборного железобетона крепление опалубки долгое время осуществлялось с помощью сварки, болтов или механических зажимов. Эти методы не только отнимают много времени и сил, но и повреждают поверхность дорогостоящих стальных форм. Появление магнитной опалубки полностью изменило эту ситуацию.

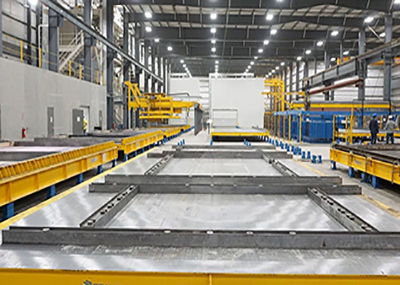

Магнитные опалубочные системы В них используется сильное притяжение постоянных неодимовых железо-борных (NdFeB) магнитов. Благодаря точной конструкции магнитной цепи они надежно фиксируют опалубку на стальном столе формы. Этот ключевой компонент – опалубочный магнит или магнитная опалубочная система – стал важным элементом повышения эффективности производства на современных заводах по производству сборных железобетонных конструкций.

Основные компоненты и принцип работы магнитных шаблонов

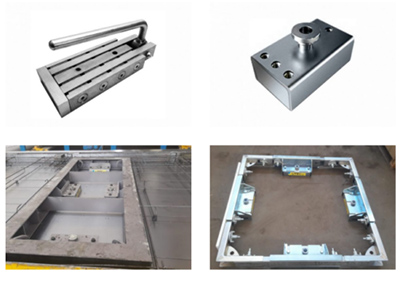

1. Магнитная коробка для опалубки— Магнитный блок — наиболее распространенное устройство для магнитного крепления. Он состоит из следующих частей:

Принцип работы: При нажатии кнопки магнитный сердечник и стальной стол пресс-формы образуют замкнутую магнитную цепь, создавая вертикальную силу притяжения (от 450 кг до 3100 кг в зависимости от модели). Использование специального рычага для подъема кнопки вверх разрывает магнитную цепь, позволяя легко перемещать магнитный ящик.

2. Система магнитной боковой опалубки——Для стандартизированных производственных линий магнитная боковая опалубка интегрирует магнитный короб внутрь U-образного или прямоугольного стального профиля, образуя цельную магнитную боковую опалубку:

- Магнитная боковая опалубка U60 – подходит для производства композитных плит перекрытия и двухслойных конструкций. Магнитный короб встраивается в стальной профиль и удерживается на столе опалубки за счет магнитного притяжения.

- Регулируемая по высоте боковая опалубка – адаптируется к толщине компонентов от 60 мм до 400 мм путем замены адаптера.

- Магнитная боковая опалубка с длинными полосами – доступна в длинах 1 м, 2 м, 3 м или даже 3,9 м, содержащая 2–3 магнитных сердечника. Идеально подходит для опалубки стен больших площадей.

Полный цикл обработки и производства магнитных шаблонов

Этап первый: проектирование магнитной цепи и оптимизация моделирования.

Ключевое конкурентное преимущество магнитных шаблонов заключается в точности проектирования магнитных цепей. Производители должны выполнять моделирование магнитного поля с использованием профессионального программного обеспечения:

1. Моделирование магнитной цепи – Определение размера сердечника, расположения полюсов, толщины стальной оболочки и распределения плотности магнитного потока.

2. Расчет силы притяжения – Рассчитайте необходимый объем сердечника и направление намагничивания, исходя из целевой силы притяжения (например, 2100 кг).

3. Контроль утечек – Оптимизация стального корпуса для концентрации магнитного потока на нижней рабочей поверхности и уменьшения боковых утечек.

4. Коэффициент запаса прочности – Рассчитывайте силу притяжения в 2–3 раза больше фактической рабочей нагрузки, учитывая динамические нагрузки, полученные на вибростендах.

Этап второй: прецизионная обработка деталей.

(1) Подготовка ядра NdFeB

- Выбор материала – Используйте спеченный неодим-железо-бор марки N35–N52 с остаточной намагниченностью 1,17–1,48 Тл и коэрцитивной силой ≥12 кЭ.

- Процесс резки – проволочная резка или резка алмазным диском для достижения точности размеров ±0,05 мм.

- Намагничивание – Насыщение магнитов вдоль осевого направления с помощью импульсного намагничивателя для создания стабильного магнитного поля.

- Обработка поверхности – тройное никель-медно-никелевое покрытие или эпоксидное покрытие для предотвращения окисления и коррозии.

(2) Производство стальных корпусов

- Материал – углеродистая сталь Q235 или нержавеющая сталь 304, обеспечивающие баланс между прочностью и защитой от коррозии.

- Обработка на станках с ЧПУ – фрезерование, сверление и нарезание резьбы, выполняемые на обрабатывающем центре с ЧПУ.

- Конструкция магнитного экранирования – Толщина корпуса обычно составляет 8–12 мм, что обеспечивает как прочность конструкции, так и эффективное магнитное экранирование.

- Обработка поверхности – чернение, гальванизация или порошковая покраска для продления срока службы.

(3) Обработка механизма переключения

- Кнопочный узел – из нержавеющей стали или конструкционного пластика, с расчетным ходом 8–12 мм.

- Направляющая с магнитным сердечником – изготовлена ​​с высокой точностью для обеспечения плавного движения без заклинивания.

- Механизм блокировки – включает механический ограничитель для предотвращения случайного размагничивания из-за вибрации.

Третий этап: Сборка системы магнитных цепей

Это ключевой этап в изготовлении магнитных шаблонов, и его необходимо проводить в магниточистой мастерской (без сильных внешних полей):

1. Встраивание магнитного сердечника – Установите намагниченные блоки NdFeB в направляющие в соответствии с заданной полярностью. Расположение (однополюсные полюса отталкиваются, разнополюсные притягиваются) должно строго соответствовать чертежам.

2. Отладка магнитной цепи – Перед установкой внешней оболочки проверьте кривую изменения магнитного поля во время скольжения сердечника, чтобы обеспечить четкое включение/выключение.

3. Герметизация внешней оболочки – Установите узел магнитного сердечника в стальную оболочку и герметизируйте его болтами или сваркой.

4. Испытание магнитной силой – Измерьте вертикальное усилие вытягивания с помощью стандартного динамометра. Например, магнитная коробка массой 2100 кг должна выдерживать усилие ≥2100 кгс (приблизительно 20,6 кН).

5. Проверка переключения – выполните более 50 последовательных операций, чтобы проверить возврат кнопки в исходное положение и надежность переключения магнитной цепи.

Четвертый этап: интеграция адаптера и дополнительных устройств.

Гибкость магнитных шаблонов проявляется в их богатой системе адаптеров:

- Стальной угловой адаптер – соединяется с L-образными кромочными профилями для угловых участков.

- Соединитель для деревянной опалубки – Крепитирует деревянную опалубку болтами; подходит для элементов неправильной формы.

- Зажим для швеллера – Быстро зажимает стандартные боковые формы из швеллера.

- Регулировочный винт – позволяет точно настроить высоту и положение боковых форм с точностью до ±1 мм.

Этап пятый: Контроль качества и сертификация.

Каждая партия магнитных шаблонов должна пройти тщательное тестирование:

Этап шестой: Защитная упаковка и доставка

- Размагничивание упаковки – Используйте железные коробки или материалы, экранирующие магнитное поле, чтобы предотвратить притягивание металлических частиц к изделию во время транспортировки.

- Идентификация и отслеживаемость – Лазерная гравировка номера модели, номера партии и максимальной рабочей температуры (обычно ≤80 °C).

- В комплект входят аксессуары – Каждый комплект поставляется со специальным рычагом, руководством пользователя и инструкцией по техническому обслуживанию.

Технические преимущества магнитных шаблонов

1. Революция в эффективности – Монтаж выполняется на 70% быстрее, чем при традиционном болтовом креплении, что значительно сокращает время изготовления пресс-форм.

2. Защита формовочного стола – отсутствие сварки и сверления – продлевает срок службы стальных формовочных столов на 3–5 лет.

3. Гибкость и универсальность – одна и та же система магнитных коробок адаптируется к компонентам разных размеров и форм.

4. Гарантия точности – Бесшовное магнитное крепление обеспечивает точность размеров компонентов в пределах ±2 мм.

5. Безопасность и защита окружающей среды – Устраняет сварочные пары и искры, улучшая условия в цехе.

Пункты технического обслуживания и распространенные заблуждения

Ежедневное техническое обслуживание

- Очистка – После каждого использования удаляйте остатки бетона с поверхности магнитного сердечника сухой щеткой. Не используйте воду или жидкие чистящие средства – влага вызовет коррозию магнитного сердечника и необратимо повредит его магнетизм.

- Хранение – Хранить в сухом, хорошо проветриваемом месте, вдали от источников высоких температур (>80 °C), которые могут ухудшить магнитные свойства.

- Регулярная проверка – ежемесячно проверяйте силу притяжения. Если снижение превышает 15%, верните устройство на завод для перемагничивания или замены сердечника.

Распространенные заблуждения

❌ Миф 1: Чем сильнее магнит в коробке, тем лучше.

✅ Правильный ответ: Выберите подходящую модель, исходя из высоты компонента и метода вибрации. Чрезмерное усилие затрудняет работу и может повредить тонкие столы пресс-формы.

❌ Миф 2: Магнитные коробки могут заменить все механические соединения.

✅ Правильный ответ: Для очень высоких компонентов (>3 м) или в условиях экстремальной вибрации по-прежнему необходимы некоторые механические крепления.

❌ Миф 3: Магнитные коробки не требуют постоянного обслуживания.

✅ Правильный ответ: Хотя теоретический срок службы магнитов NdFeB составляет десятилетия, механические детали (кнопки, пружины) требуют регулярной смазки и технического обслуживания.

Наконец-то появилось железобетонное магнитное опалубочное полотно — это знаковое нововведение в индустриализации строительства, настоящий переход от сварки к магнетизму. От точного проектирования магнитных цепей и строгих процессов сборки до удобного применения на строительной площадке — каждый этап отражает точность, присущую современному производству.

Когда магнитный ящик прочно прикреплен к стальному столу для опалубки, он делает больше, чем просто удерживает боковую опалубку на месте. Он поддерживает основные ценности промышленного строительства: эффективность, точность, бережное обращение и возможность повторного использования. За этим, казалось бы, простым действием «нажать и поддеть» скрывается идеальное сочетание материаловедения, магнитной инженерии и производственного совершенства.
