При производстве сборных железобетонных элементов способ крепления опалубки напрямую влияет на эффективность производства, точность изготовления элементов и общую стоимость. В настоящее время на рынке представлены два основных технических подхода:Магнит для опалубки и крепление винтами — у каждой есть свои преданные поклонники. Итак, какая система больше подходит для вашей производственной линии?

Основные принципы

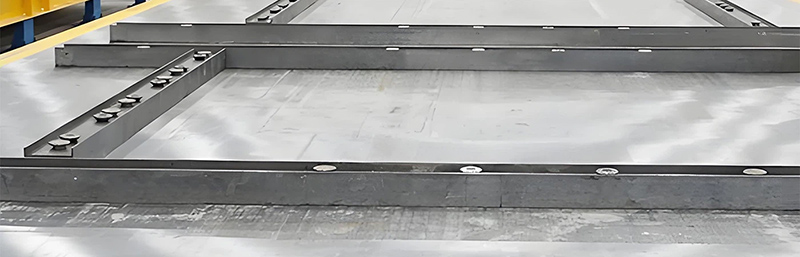

- Опалубочный магнит: Благодаря сильному магнитному притяжению, создаваемому высокоэффективными постоянными магнитами, шаблон → опалубка прочно крепится к стальной платформе формы. Быстрая установка и снятие достигаются путем управления включением/выключением магнитной цепи с помощью механической рукоятки или вращающегося механизма.

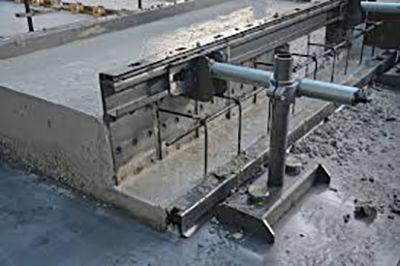

- Крепление винтами: Традиционный метод механического крепления, при котором используются болты, гайки, шайбы и другие крепежные элементы для фиксации шаблона → опалубки на платформе формы (или друг к другу). Обычно для этого требуются предварительно просверленные отверстия в платформе формы или опалубке.

Сравнение основных показателей производительности

Почему магнитная фиксация коробок выгодна большинству предприятий

1. Скорость, повышающая пропускную способность.

На автоматизированной линии каждое изменение размеров компонента означает перенастройку опалубки. В случае с магнитными коробками один рабочий просто поворачивает ручку — никаких инструментов, никакой борьбы с гайками. Это в 5-10 раз быстрее, чем завинчивание. Если менять пресс-формы несколько раз в день, эти минуты суммируются и приводят к реальному увеличению производительности.

2. Стабильная точность

Крепление винтами страдает от «ложной затяжки» — разные рабочие применяют разный крутящий момент, а длина рычага гаечного ключа варьируется. Во время вибрации бетона болты могут ослабнуть, а опалубка — сместиться. Магнитные коробки обеспечивают стабильную, равномерную удерживающую силу (обычно 600–1500 кг на коробку), которая не ослабевает при вибрации. Результат: лучшая точность размеров, что особенно важно для композитных плит, стеновых панелей и любых изделий с жесткими допусками по кромкам.

3. Увеличение срока службы формовочного стола

Ваш стальной поддон — один из самых дорогих активов на предприятии. Крепление винтами требует сверления и нарезания резьбы в сотнях отверстий. После многократного использования резьба срывается, отверстия трескаются, и поддон приходится утилизировать или списывать. Магнитные ящики вообще не требуют отверстий — поверхность поддона остается в первозданном виде, что продлевает срок его службы в 2–3 раза.

4. Снижение нагрузки на роды

Рабочим больше не нужно наклоняться, чтобы затягивать десятки болтов, или таскать тяжелые гаечные ключи. Магнитные ящики легкие (обычно 5–15 кг) и удобны в обращении. Это снижает утомляемость и делает работу доступной для более широкого круга работников – настоящее преимущество, когда набор и удержание персонала затруднены.

Когда крепление винтами по-прежнему является лучшим вариантом.

Несмотря на все преимущества магнитных коробок, крепление винтами никуда не исчезло. Вот почему:

• Очень низкие первоначальные затраты – полный комплект магнитных коробок может стоить десятки тысяч юаней, в то время как мешок болтов стоит всего несколько сотен. Для небольшой мастерской или для литья балок на месте наиболее практичным решением являются винты.

• Нестандартная или неправильная опалубка – Если опалубка имеет сложную форму и не имеет плоской стальной поверхности для крепления магнитным ящиком, винты можно разместить именно там, где это необходимо.

• Высокотемпературные условия – Некоторые постоянные магниты теряют свою силу при температуре выше 80 °C. Если вы изготавливаете компоненты, отверждаемые паром, и ваш контроль температуры ненадежен, крепление винтами будет безопаснее. (Однако в качественных магнитных коробках используются неодимовые магниты, рассчитанные на температуру до 120 °C.)

• Немагнитная опалубка – Магнитные коробки работают только на ферромагнитных (стальных) поверхностях. Если вам нужно закрепить деревянные, алюминиевые или пластиковые формы, у вас нет другого выбора, кроме как использовать винты.

Окончательная рекомендация

Для подавляющего большинства современных заводов по производству сборного железобетона магнитная фиксация коробок является очевидным усовершенствованием. Повышение эффективности, точности и срока службы поддонов обычно окупается в течение 6–12 месяцев за счет сокращения трудозатрат и увеличения срока службы оборудования.

При производстве магнитных коробок отдавайте приоритет следующим категориям товаров:

• Композитные плиты перекрытия или двойные стены

• Сборные лестничные или балконные плиты

• Предварительно напряженные пустотелые плиты

• Любые стандартные компоненты, выпускаемые в больших объемах и имеющие высокую степень повторяемости.

Крепление винтами следует применять только в следующих особых случаях:

• Годовой объем производства менее 5000 м³ (небольшая мастерская)

• Часто возникает необходимость в ремонте немагнитной или высокотемпературной опалубки.

• Форма опалубки настолько неправильная, что эффективно размещать магнитные коробки невозможно.

И ещё один совет: не все магнитные коробки одинаковы. При покупке проверяйте гарантию сохранения магнитной силы (не менее 5 лет), долговечность механизма включения/выключения и наличие защиты от случайного размагничивания. Вложите деньги один раз, и будете получать выгоду долгие годы.
