При подъеме сборных железобетонных элементов выбор правильных анкерных точек является наиболее важным шагом для обеспечения безопасности строительства. В настоящее время в отрасли наиболее широко используются два продукта: закладные подъемные петли и закладные подъемные анкеры. Первые напоминают арматурный крюк, залитый в бетон, а вторые выглядят как большой винт с головкой. Хотя оба могут использоваться для подъема элементов, они значительно различаются по показателям безопасности, сценариям применения и потенциальным рискам. В этой статье подробно рассматриваются эти различия, чтобы помочь вам принимать обоснованные решения по обеспечению безопасности на реальных проектах.

I. Что такое встроенная подъемная петля? Что такое встроенный подъемный анкер?

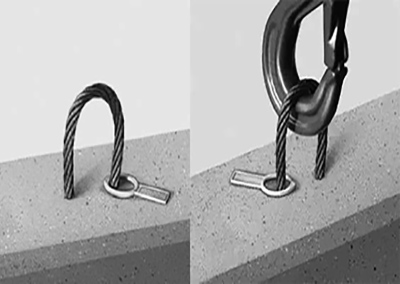

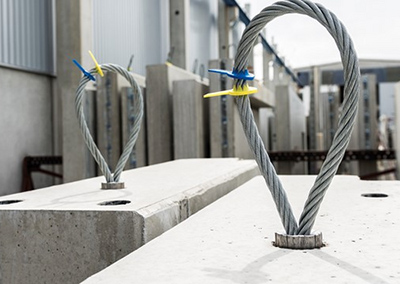

Встроенная подъемная петля– Подъемный анкер, изготовленный из простого круглого стального прутка или проволоки, согнутой в кольцеобразную форму и предварительно заделанной в бетон перед заливкой. После затвердевания бетона петля механически зацепляется с бетоном и передает подъемную силу на элемент. Эта технология имеет долгую историю и простую конструкцию, и широко используется в сборных зданиях и муниципальном строительстве в Китае. Во многих проектных чертежах подъемные петли до сих пор указываются в качестве стандартных точек подъема.

Основные характеристики:

• Постоянное встраивание – остается в бетоне, не подлежит удалению.

• Высокая грузоподъемность – типичный диапазон 10 000–100 000 фунтов (приблизительно 4,5–45 тонн) или даже выше.

• Высокий коэффициент запаса прочности – разрушение стали: ≥3,0; разрушение бетона: ≥2,5 (типичное значение)

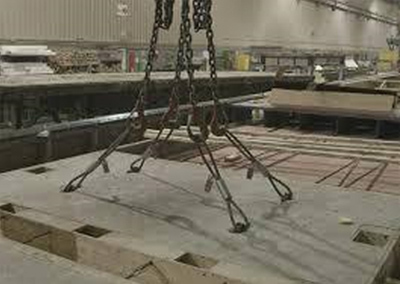

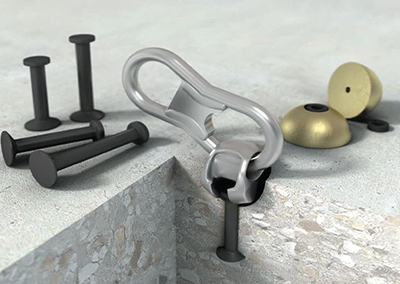

Встроенный подъемный анкер– Специализированный подъемный элемент в современных технологиях сборного железобетона. Типичные примеры включают в себя подъемные анкеры с круглой головкой (с кованой головкой для зацепления и концевым анкером для передачи нагрузки), резьбовые подъемные анкеры (с резьбовой стальной трубой, в которую вставляется подъемный инструмент с наружной резьбой) и плоские подъемные анкеры (изготовленные из стальной пластины с вращающимся штифтом, предотвращающим разъединение). Независимо от типа, общей особенностью является конструкция концевого анкера, передающая нагрузку глубоко в бетон за счет механического крепления, а не только за счет сцепления арматуры с бетоном.

Основные характеристики:

• Временное соединение – устанавливается только для подъема, может быть демонтировано и использовано повторно после завершения работ.

• Гибкое позиционирование – угол и положение подъема можно регулировать в пределах допустимого диапазона втулки.

• Многоразовое использование – один и тот же крепежный элемент можно использовать для нескольких компонентов.

II. Подробное сравнение показателей безопасности

1. Грузоподъемность и виды отказов

2. Безопасность при установке и эксплуатации

Подъемный анкер – преимущества с точки зрения безопасности:

• Отсутствие риска неправильной сборки – после предварительной установки не требуется монтаж на месте, что исключает человеческие ошибки (например, ослабление крепления или несоответствие резьбы).

• Виброустойчивость – не ослабевает из-за вибрации транспортного средства или раскачивания груза во время транспортировки.

• Четко сформулированные требования к прочности бетона – согласно техническим условиям, прочность бетона перед подъемом должна составлять ≥15 МПа.

Подъемная петля – риски для безопасности:

• Риск ослабления крепления – если не используются крепежные болты или быстросъемные штифты, подъемное кольцо может выскользнуть из втулки под воздействием вибрации.

• Риск коррозии – после разборки стальной трос подвергается воздействию окружающей среды и ржавеет. Если его тщательно не осмотреть перед повторным использованием, он может внезапно оборваться из-за уменьшения поперечного сечения вследствие коррозии.

• Чувствительность к углу подъема – подъем под углом вызывает трение между стальным тросом и краем втулки, ускоряя износ.

III. Рекомендации по выбору: Когда следует выбирать подъемные анкеры, а когда — подъемные петли

Встраиваемые подъемные анкеры предпочтительнее в следующих случаях:

• Компоненты тяжелые (например, цельная деталь весом более 6 тонн) и требуют высокой устойчивости к вырыванию и раскалыванию в точке подъема.

• Многоугольный подъем необходим при извлечении из форм, переворачивании и транспортировке.

• Используются тонкостенные компоненты или компоненты с ограниченным расстоянием между кромками (анкеры обеспечивают большую гибкость).

• Вам необходима избыточность безопасности, соответствующая европейским стандартам (коэффициент запаса прочности якоря ≥3).

• Проект требует высокой скорости подъема грузов – системы быстросъемного крюка (например, крюки типа «утиный клюв») значительно повышают эффективность.

Рассмотрите возможность снятия петель в следующих случаях:

• Компонент небольшой и легкий (например) <2 тонны) – петли более экономичны

• Точки подъема являются стационарными и не требуют частого или многократного использования.

• Проект чрезвычайно чувствителен к затратам, и все проектные решения, расчеты и испытания материалов проводятся с особой тщательностью.

• Петля отлита заодно с основным арматурным каркасом, и отсутствуют условия контроля бокового натяжения.

IV. Абсолютного ответа нет, но существуют четкие принципы.

Подъемные анкеры безопаснее с точки зрения абсолютной несущей способности и долгосрочной надежности, что делает их предпочтительным выбором для тяжелых сборных элементов и постоянных соединений. Режимы их разрушения предсказуемы и не зависят от ошибок при монтаже.

Подъемные петли одинаково безопасны при правильном использовании и надлежащем техническом обслуживании, предлагая преимущества в гибкости и экономичности. Однако основные риски для безопасности связаны с износом и коррозией при многократном использовании, а также с необходимостью правильной установки на месте.

Три варианта страховки – независимо от выбранного типа крепления:

① Поднимать только после того, как бетон достигнет необходимой прочности.
Недостаточная прочность бетона на ранних стадиях является одной из наиболее распространенных причин разрушения точек подъема. Первый подъем сборного элемента следует проводить только тогда, когда прочность бетона достигнет как минимум 15–20 МПа или минимального значения, указанного в технической документации на анкер. Недостаточная прочность означает, что бетон не может обеспечить достаточную анкеровку, что делает неэффективным даже хорошо спроектированный анкер.

② Никогда не используйте некачественные или непроверенные анкеры.
Приобретение непроверенных подъемных петель или анкеров по неофициальным каналам сопряжено с чрезвычайно высокими рисками. Некачественная продукция часто изготавливается из хрупких материалов или имеет дефекты в процессе производства, ей не хватает необходимой пластичности и резервирования безопасности.

③ Строго соблюдайте правила осмотра перед подъемом и правильно контролируйте угол подъема.
Проверьте, нет ли трещин в бетоне вокруг заглубленных элементов, соответствует ли подъемное оборудование анкерам и находится ли угол подъема в допустимом диапазоне (обычно рекомендуется не превышать 30°). Каждая деталь имеет значение – даже небольшая оплошность может привести к необратимым последствиям.

Главная рекомендация

Для тяжелых стационарных нагрузок выбирайте анкеры; для легких гибких нагрузок — петли; для ответственных зон используйте гибридную систему.

Независимо от выбранной системы, необходимо соблюдать следующие непреложные правила:

1. Никогда не смешивайте анкеры и подъемные петли от разных производителей – всегда используйте согласованную, сертифицированную систему.

2. Перед каждым использованием подъемные петли необходимо проверять неразрушающим методом. При обнаружении обрыва проволоки, коррозии или деформации их следует немедленно утилизировать.

3. Подъемные анкеры следует устанавливать только после проверки прочности бетона на требуемый уровень.

4. Каждый план подъема должен быть рассчитан профессиональным инженером для определения центра тяжести, расположения точек подъема и траектории движения груза.

Безопасность достигается не просто выбором одного продукта, а целым комплексом мер, включающим правильный подбор, стандартизированную установку, тщательную проверку и профессиональную эксплуатацию.
