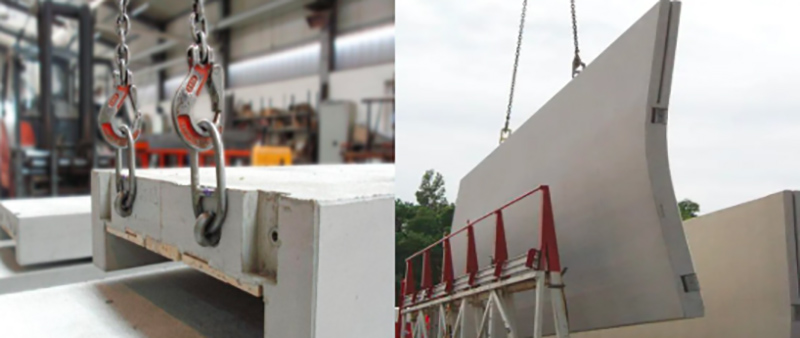

На строительных площадках сборных зданий мы часто видим такую ​​картину: башенный кран без усилий поднимает многотонные сборные стеновые панели или лестницы, укладывая их точно, словно строительные блоки. Любопытно, что крюк не цепляется за арматуру и не обвивает тросы, но бетонные элементы поднимаются с невероятной устойчивостью. Герой этого – сегодняшняя работа: подъемный анкер для сборного бетона.

Во-первых, что такое подъемный анкер из сборного железобетона?

Проще говоря, подъёмный анкер — это металлическое устройство (обычно из высокопрочной или нержавеющей стали), заглублённое в бетонную конструкцию. Оно фиксируется во время заливки бетона. После застывания бетона на анкере появляется резьбовое отверстие или проушина для крепления подъёмного оборудования. Его основное назначение — безопасная передача подъёмной силы по всей бетонной конструкции.

II. Структурный состав: все три компонента важны.

Типичный подъемный якорь состоит из анкерной штанги (головки), анкерной секции (ноги) и дополнительных принадлежностей:

Головка якорного стержня

Форма: кольцо, полусфера, коническая резьба или выемка в виде «гарпуна»

Назначение: Быстро крепится к крюку/цепи и обеспечивает колебание в диапазоне 0–90°, чтобы избежать дополнительных изгибающих моментов.

Анкерная секция

Формы: короткий крюк, диск, двухсторонний конус, спиральное лезвие

Назначение: преобразует осевое растяжение в локализованную комбинированную силу сжатия, сдвига и трения в бетоне за счет «сопротивления форме», снижая пиковые чистые растягивающие напряжения.

Аксессуары: Резиновая установочная заглушка: обеспечивает расположение головки анкера заподлицо с поверхностью бетона.

Антикоррозийный колпачок: закрывает головку анкера после установки, предотвращая распространение ржавчины.

Обратите внимание, что безопасная подъемная система зависит от идеального сочетания трех основных элементов:

Сам якорь: Он должен быть изготовлен из высокопрочного материала, иметь правильную конструкцию и не иметь производственных дефектов.

Прочность бетона: Бетон должен соответствовать проектной прочности, чтобы обеспечить достаточную прочность на сжатие и сцепление.

Правильная расстановка арматуры: Окружающая арматура должна быть расположена строго в соответствии с проектными чертежами.

Так каков же рабочий процесс для подъемных анкеров из сборного железобетона?

Размещение и закрепление: Перед заливкой бетона подъемный анкер точно фиксируется в указанном месте на опалубке.

Заливка и затвердевание: бетон заполняет и обволакивает анкер. В процессе затвердевания он образует прочное соединение с поверхностью анкера (например, с резьбой).

Соединение и подъем: После того, как бетон наберет полную прочность, в открытую резьбу анкера ввинчиваются подъемные болты или скобы.

Передача усилия: При подъеме краном растягивающее усилие передается на анкер через болты. Анкер преобразует усилие в сжатие бетона благодаря механическому зацеплению и прочности сцепления. Это усилие далее распределяется окружающей арматурой, что в конечном итоге обеспечивает безопасный подъем всего компонента.

Короче говоря, сборный бетонный подъёмный анкер, несмотря на небольшие размеры, является краеугольным камнем современной технологии сборного строительства. Его изобретательность заключается в адаптации к фундаментальным свойствам материала и их использовании: бетон выдерживает присущие ему сжимающие усилия, в то время как сталь воспринимает присущие ему растягивающие усилия. Поэтому он считается настоящим «невидимым героем» на строительных площадках.
