В современном строительстве технология сборных зданий преображает традиционные методы строительства, предлагая такие преимущества, как высокая эффективность, экологичность и контролируемое качество. При производстве, транспортировке и монтаже сборных элементов очевидна важность подъёмных и анкерных систем как ключевых компонентов, соединяющих элементы с подъёмным оборудованием. Они не просто соединяют элементы, а обеспечивают безопасность всего элемента, выдерживая его вес.

Определение и функция Подъемный якорь

Подъёмный анкер — это механический анкер, предварительно заглублённый в бетонную конструкцию и специально предназначенный для подъёма. Он работает вместе с подъёмным устройством (муфтой, рымом, скобой и т. д.) и образует съёмную временную точку подъёма. Его основные функции включают:

Безопасная передача подъемной силы на бетонную конструкцию;

Предотвращение локальных повреждений, таких как расколы и сколы кромок во время подъема;

Обеспечение быстрого присоединения и отсоединения, повышение эффективности работы башенных или мобильных кранов;

Удовлетворение требованиям сложной нагрузки при многократных переворачиваниях (извлечение из формы, переворачивание и перемещение на месте).

Типичная подъемная анкерная система обычно состоит из трех компонентов:

Анкерный стержень: часть, заглубленная в бетон, обычно имеющая крюк, резьбу или специальную форму хвоста (например, волнистую), чтобы обеспечить максимальное сцепление с бетоном и предотвратить выдергивание.

Открытая часть: конструкция, используемая для присоединения подъемного устройства, которая может представлять собой проушину, резьбовое отверстие или шаровую головку.

Подъемное устройство: компонент, используемый с подъемным якорем, например, скоба или специальный строп, подсоединенный между крюком крана и якорем.

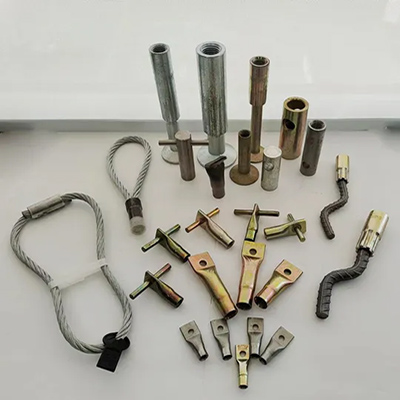

Ниже приведены распространенные типы и характеристики подъемных анкеров, используемых в сборных железобетонных изделиях.

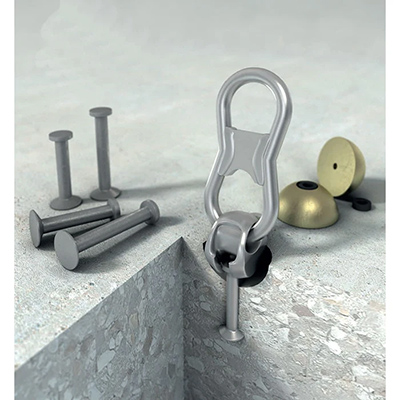

1. Якорь со сферической головкой

Конструкция: Круглая сталь с кованой сферической головкой на одном конце и анкерной пятой или прямым стержнем на другом; используется с подъемной муфтой.

Преимущества:

вращение на 360° и колебание для компенсации диагонального натяжения;

Небольшая глубина посадки головки анкера, подходит для тонкостенных панелей;

Автоматическая блокировка сцепления, установка и снятие занимает считанные секунды.

Диапазон нагрузки: 1,3–32 т.

Применение: общие компоненты, такие как лестницы, панели наружных стен, колонны и балки, особенно подходят для применения в условиях диагонального натяжения или наклона.

2. Резьбовая втулка/анкер для ног

Конструкция: Толстостенное гнездо с нижней опорной пятой (или гофрированным хвостовиком), внутренняя резьба для присоединения рым-болта.

Преимущества:

Точка подъема находится на одном уровне с бетонной поверхностью, что обеспечивает чистый внешний вид;

Сменные болты можно использовать многократно;

Сбалансированные свойства при сдвиге и растяжении. Диапазон нагрузок: 0,5–20 т.

Применение: Элементы, требующие высокой эстетичности, такие как открытые бетонные наружные стены, декоративные панели и крыши трубных галерей.

3. Двуглавый якорь

Конструкция: Одинарный анкерный стержень с коваными концами, оснащенный двухточечным сцеплением.

Преимущества: двухточечное приложение нагрузки, минимальное отклонение от плоскости и более плавное опрокидывание.

Применение: Перекатывание тонких элементов конструкции, таких как большие плиты перекрытия и пустотелые мостовые настилы.

4. Расправить якорь

Конструкция: Нижний конец анкерного стержня расширяется в форме «ласточкина хвоста» или «рыбьего хвоста».

Преимущества: Распределение нагрузки, снижение риска раскола на тонких краях стенок.

Применение: ступени лестниц, балконные перила и сборные декоративные плитки толщиной менее 80 мм.

5. Якорь с волнистым хвостом

Конструкция: Хвостовая часть анкера изогнута волнообразно в нескольких секциях, что увеличивает длину анкеровки. Преимущества: Обеспечивает высокую прочность на вырыв без необходимости использования дополнительных анкеров; подходит для бетона низкой прочности на ранней стадии твердения.

Применение: Детали, требующие быстрой распалубки, такие как трубопроводные коридоры, прямоугольные водопропускные трубы и тонкостенные балки.

6. Дисковый анкер (QuikLift® Disk)

Конструкция: Короткий стержень + диск большого диаметра. Используется для наружных панелей стен с утеплением из сэндвич-панелей.

Преимущества: Подъем в одной точке без проникновения в изоляционный слой; диск обеспечивает большую опорную поверхность.

Применение: Подъем наружных панелей сборных многослойных стеновых панелей с изоляцией для предотвращения образования мостиков холода.

7. Штифтовой якорь

Конструкция: Обычный круглый штифт + съемная головка-адаптер с коническим отверстием.

Преимущества: Низкая стоимость; головка адаптера пригодна для вторичной переработки; после снятия остается только небольшое коническое отверстие, что упрощает ремонт.

Области применения: элементы с низкими и средними нагрузками, такие как трубопроводы, водопропускные трубы и бордюры.

Выбор и использование подъемных якорей не является произвольным и требует рассмотрения:

Рабочая нагрузка: Вес поднимаемого компонента.

Динамический коэффициент: влияние динамических нагрузок, вызванных резкими пусками и остановками во время подъёма. Этот коэффициент обычно умножается на коэффициент запаса прочности (например, 1,5 или выше), зависящий от статической нагрузки.

Прочность бетона: Прочность бетона во время распалубки, как правило, низкая, и важно убедиться, что он достаточно прочный, чтобы выдерживать подъемные усилия.

Угол подъема: Угол между стропами значительно увеличивает фактическую нагрузку на анкерный стержень; общепринятым и рекомендуемым углом является 60 градусов.

Коэффициент безопасности: подъемный анкер спроектирован с высоким коэффициентом безопасности (обычно ≥3 для самого материала и ≥2,5 для разрушения бетонного конуса), чтобы обеспечить безопасный и надежный подъем.

Форма компонента и центр тяжести: Количество и расположение точек крепления должны быть рассчитаны для обеспечения сбалансированной подъемной силы.
