Сборный железобетон широко используется в современных зданиях благодаря своей высокой эффективности, долговечности и экономичности. Как ключевой компонент для транспортировки и монтажа сборных железобетонных изделий, подъемные якоря напрямую влияют на безопасность и эффективность строительства.

Что такое подъемные анкеры из сборного железобетона?

Подъемные анкеры — это предварительно заглубленные или устанавливаемые после монтажа несущие элементы, используемые для подъема и установки сборных железобетонных элементов (таких как стеновые панели, балки, колонны, композитные плиты и т. д.). Они должны обладать достаточной прочностью, чтобы выдерживать динамические нагрузки во время подъема, транспортировки и монтажа.

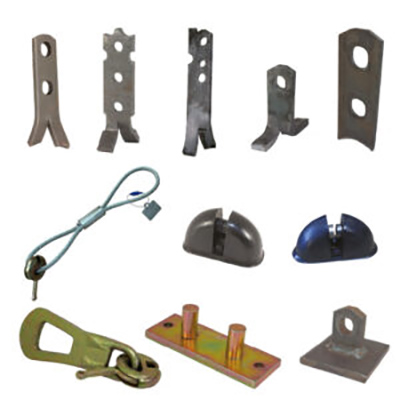

Основные типы подъемные якоря

1. Предварительно заглубленные анкеры: заглубляются до заливки бетона.

- Подъемные петли – подходят для вертикального подъема (например, стеновых панелей, лестниц).

- Резьбовые вставки – могут быть соединены с подъемным анкером болтами после затвердевания бетона.

- Пластинчатые анкеры – используются для тяжелых компонентов (таких как балки и колонны).

2. Анкеры, устанавливаемые после затвердевания бетона.

- Анкеры на болтах – крепятся высокопрочными болтами.

- Анкеры с подрезкой – обеспечивают высокую устойчивость к выдергиванию.

3. Специальные якоря

- Поворотные анкеры – позволяют регулировать угол во время подъема.

- Подъемные муфты – подходят для двухтавровых плит и пустотных плит.

Ключевые моменты дизайна

1. Расчет нагрузки

- Рассмотреть:

- Статическая нагрузка (собственный вес компонента)

- Динамическая нагрузка (подъемная нагрузка, обычно рассчитываемая как 2-кратная статическая нагрузка)

- Коэффициент безопасности (обычно ≥3, в соответствии с EN 1992-4 или ACI 318)

2. Якорное расположение

- Должен располагаться в центре тяжести компонента, чтобы избежать наклона.

- Необходимо равномерно нагружать несколько анкеров, чтобы избежать локальной перегрузки.

3. Прочность бетона. Глубина анкеровки должна соответствовать требованиям по выдергиванию.

- Прочность бетона при подъеме должна достигать проектного значения (обычно ≥20 МПа).

4. Антикоррозийная обработка

- Для наружных работ или эксплуатации в агрессивных средах следует использовать анкеры из горячеоцинкованной или нержавеющей стали.

Технические условия установки и меры предосторожности

1. Строительство в соответствии со спецификациями — строго соблюдайте требования производителя к глубине заложения и расстоянию.

2. Осмотр перед подъемом — убедитесь, что анкер не имеет трещин, деформаций или ржавчины.

3. Соответствующее подъемное оборудование — номинальная нагрузка стропа и скобы должна превышать вес компонента.

4. Плавный подъем — избегайте резкого ускорения или резкой остановки, чтобы уменьшить силу удара.

5. Постобработка - открытые якоря необходимо удалить или защитить от ржавчины.
