При производстве сборных железобетонных элементов бесчисленное количество труб, муфт и закладных деталей должно быть точно позиционировано до заливки бетона. Они функционируют как «нейронная сеть» здания, предназначенная для прокладки электропроводки, водопроводных труб и соединительных болтов. Но как обеспечить, чтобы эти элементы оставались идеально неподвижными и точно расположенными под огромной силой вибрации бетона? Ответ кроется в, казалось бы, небольшом, но невероятно мощном устройстве —Вставные магниты из сборного железобетона

Что представляют собой магнитные вставки в железобетонных конструкциях?

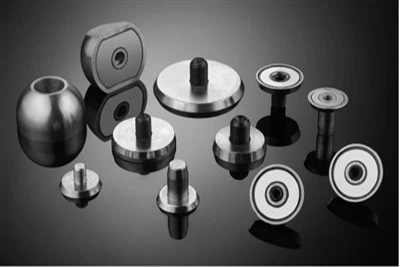

Втулочный магнит — также называемый предварительно встроенным магнитом для фиксации втулки или магнитным основанием для встраиваемой детали — это магнитное фиксирующее устройство, специально разработанное для позиционирования залитых втулок, создания отверстий для выключателей или труб и фиксации встраиваемых элементов при производстве сборных железобетонных элементов.

Его базовая структура обычно состоит из трех частей:

- Высокопрочный магнитный сердечник: внутри используются материалы из редкоземельных постоянных магнитов (таких как неодим-железо-бор, марки N42 или N45), обеспечивающие чрезвычайно высокое произведение магнитной энергии и прочность на разрыв.

- Внешний корпус из нержавеющей стали: он окружает магнитный сердечник, обеспечивая защиту и предотвращая повреждение или коррозию от бетона во время заливки.

- Соединительный винт/принадлежность: Верхняя часть оснащена резьбовыми стержнями различного диаметра (обычно от M12 до M24), которые можно ввинчивать непосредственно во втулку или другую встроенную деталь.

Такое сочетание «магнитного сердечника + внешней оболочки + винта» делает его незаменимым инструментом для точного позиционирования при производстве сборных железобетонных конструкций.

Основные характеристики: что делает его таким особенным?

1. Превосходная магнитная сила для исключительной стабильности.

Встроенные в оболочку редкоземельные магниты имеют специальную магнитную схему, обеспечивающую исключительно сильное притяжение. Обычные изделия на рынке могут достигать удерживающей силы в 60–70 кг и более. После закрепления на стальной опалубке они становятся практически неподвижными, способными выдерживать значительные нагрузки при заливке бетона и вибрации, гарантируя, что встроенные детали останутся точно на своих местах.

2. Многоразовый, экономичный и экологически чистый.

В отличие от традиционных одноразовых методов крепления, таких как сварка или проволочная стяжка, магниты в виде муфт предназначены для длительного многоразового использования. После извлечения из формы магнит можно легко открутить от бетона с помощью простого инструмента, например, шестигранного ключа, очистить и подготовить к следующему производственному циклу. Это значительно снижает затраты на расходные материалы в долгосрочной перспективе.

3. Быстрая установка и демонтаж для повышения эффективности.

Главное преимущество магнитной фиксации — мгновенное сцепление и быстрое отсоединение. Не нужно ждать затвердевания клея и нет необходимости в сварке на месте. Рабочие просто помещают магнитную втулку в нужное положение, и она автоматически прикрепляется. Извлечение из формы также не представляет сложности, что значительно экономит время как на подготовке формы, так и на демонтаже. Исследования показывают, что использование магнитной системы фиксации может сэкономить 5–6 минут времени установки на каждую встроенную деталь.

4. Исключительная точность, исключающая смещение.

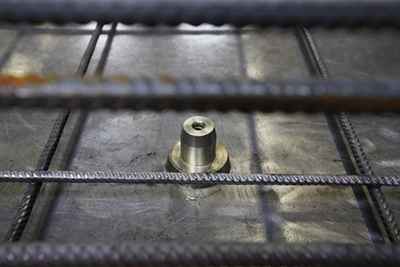

Традиционно втулки крепились только к арматурному каркасу, что делало их уязвимыми к смещению под воздействием вибрации, часто приводя к неправильному расположению трубопроводов при последующем монтаже. Магнитные втулки решают эту проблему, надежно фиксируя встроенную деталь на опорной поверхности стальной формы. Это гарантирует точность до миллиметра, что особенно важно, когда, например, все точки крепления фасада на наружной стеновой панели должны идеально совпадать по прямой линии.

5. Прочный и коррозионностойкий для работы в суровых условиях.

Внешняя оболочка обычно изготавливается из нержавеющей стали (марки 304 или 316L), что обеспечивает превосходную коррозионную и износостойкость. Она рассчитана на длительную эксплуатацию во влажной, сильнощелочной среде завода по производству сборных железобетонных конструкций без ржавления или деформации.

Основные функции: Что он делает на производственной линии?

- Установка различных встроенных муфт: создание точно расположенных отверстий для будущих трубопроводов и обеспечение точного выравнивания между соседними стеновыми панелями или полами.

- Крепление анкерных пластин и болтов: Надежная фиксация закладных элементов для соединений навесных стен, точек подъема или других конструктивных соединений во время заливки бетона.

- Позиционирование резьбовых соединений: обеспечение точного расположения залитой резьбы для болтовых соединений для упрощения сборки на месте.

- Расположение гофрированных труб и электрических коробок: обеспечение правильного выравнивания выходных отверстий труб и распределительных коробок для бесперебойной электромонтажной работы.

 Основные области применения и сценарии использования

Встраиваемые магниты для железобетонных конструкций широко используются на заводах по производству сборных железобетонных изделий везде, где требуется встраивание отливок:

1. Сборные стеновые панели

Используется для позиционирования трубных муфт, проходящих сквозь стены, электрических распределительных коробок и закладных элементов для крепления навесных стен. Для архитектурных фасадов, где все точки крепления должны идеально совпадать, магнитные муфты необходимы для достижения требуемой точности.

2. Сборные пустотелые и сплошные плиты перекрытия

Используется для крепления розеток для инженерных коммуникаций и закладных элементов для потолочных подвесов, обеспечивая точное выравнивание между уровнями пола.

3. Сборные балки и колонны

Используется для позиционирования точек подъема, креплений для стальных соединений и других литых муфт, обеспечивая точное сопряжение для последующих конструктивных или механических соединений.

4. Сборные лестницы

Используется для создания точно расположенных гнезд для крепления поручней, обеспечивая вертикальную и надежную установку балюстрад.

5. Сборные балконы и кондиционеры.

Используется для точной фиксации водоотводных отверстий, соединений поручней и других элементов инженерных коммуникаций.

Технические преимущества: решение проблем отрасли.

В условиях растущего спроса на стандартизированные высокоточные компоненты в быстро развивающемся секторе сборного строительства, в качестве решения ряда давних проблем, связанных с традиционными методами встраивания, появились втулочные магниты:

Часто задаваемые вопросы

1. Что именно представляет собой сборный магнит с вставкой?

Это магнитное крепежное устройство, используемое в производстве сборного железобетона для надежной фиксации встроенных элементов — таких как резьбовые соединения, ПВХ-трубы и электрические коробки — на стальной опалубке во время заливки бетона и вибрации.

2. Как определить, достаточно ли силен магнит для моего применения?

Следует выбирать магнит с силой удержания, как минимум в три-пять раз превышающей ожидаемую нагрузку или напряжение во время вибрации. Большинство качественных изделий четко указывают свою силу отрыва (например, 100 кг, 500 кг), чтобы помочь вам сделать правильный выбор.

3. Влияет ли состояние стальной формы на характеристики магнита?

Да, это имеет существенное значение. Магнит должен находиться в непосредственном, чистом контакте со стальной поверхностью. Любая ржавчина, масло или остатки бетона создадут воздушный зазор и снизят эффективную силу магнитного удержания. Для достижения наилучших результатов всегда очищайте как форму, так и основание магнита перед использованием.

4. Эти магниты многоразовые или только для одноразового использования?

Они предназначены для многократного длительного использования. После извлечения из формы магнит можно открутить от затвердевшего бетона, очистить и использовать повторно сотни, а то и тысячи раз, что делает их очень экономичным решением в долгосрочной перспективе.

5. Какие основные меры предосторожности следует соблюдать при обращении с ними?

Избегайте падений, так как магнитный сердечник хрупкий и может треснуть. Держите их подальше от температур выше 80°C, чтобы предотвратить размагничивание, и всегда надевайте перчатки, чтобы избежать травм от защемления, так как сильные магниты могут резко сжиматься и разжиматься. Когда они не используются, храните их на неметаллических подставках.
