Магнитная опалубка против винтового крепления: какая система опалубки лучше?

В индустрии сборного железобетона способ крепления опалубки является критически важным фактором, напрямую влияющим на эффективность производства, точность компонентов и эксплуатационные расходы. В настоящее время на переднем крае революции в области повышения эффективности находятся две доминирующие технологии: магниты для опалубки и традиционное крепление винтами и болтами. В данной статье представлено подробное практическое сравнение этих двух решений.

Опалубочные магнитыРеволюция эффективности

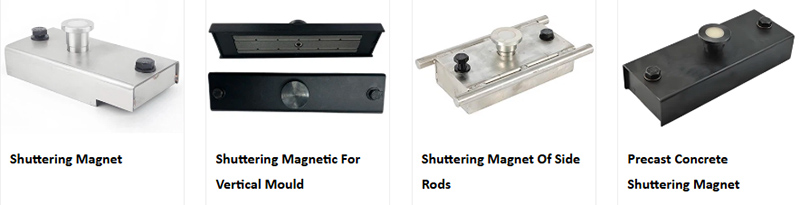

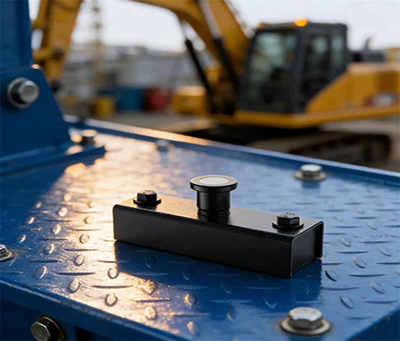

Магнит для опалубки — это быстрозакрепляющий инструмент, специально разработанный для производства сборного железобетона. Представьте его как «супермагнит» с выключателем. Это магнитное зажимное устройство обычно состоит из редкоземельного постоянного магнита на основе неодима, железа и бора (NdFeB), заключенного в стальной корпус. Его основная функция — временно закрепить опалубку на стальной платформе или столе перед заливкой бетона.

Основные преимущества

1. Повышение эффективности монтажа на 70%: В отличие от традиционного крепления винтами, которое часто требует сверления, сварки или ручной затяжки гаек, магнит для опалубки просто устанавливается на стальной опалубочный стол. Переключение выключателя мгновенно создает усилие зажима от 450 кг до более 3100 кг. Один рабочий может выполнить операцию мгновенно, без необходимости использования дополнительных инструментов.

2. Отсутствие повреждений стальной платформы: крепление винтами требует сверления или сварки стальной опалубки стола. Со временем это приводит к износу поверхности стола и ухудшению ровности будущих компонентов. Магнитная адсорбция полностью исключает механические повреждения, значительно продлевая срок службы стальной платформы — ценного капитального актива.

3. Повышенная гибкость производства: одна и та же магнитная система, используемая с адаптерами различной высоты, позволяет размещать компоненты разных спецификаций на одной и той же стальной платформе. Это исключает необходимость изготовления пресс-форм на заказ для каждого варианта изделия, что является решающим преимуществом для заводов по производству сборных железобетонных конструкций, которые обрабатывают широкий ассортимент продукции небольшими партиями.

4. Краткосрочная окупаемость инвестиций (ROI): По данным отрасли, средний срок окупаемости системы магнитов для опалубки составляет приблизительно три месяца. При условии регулярного технического обслуживания срок их службы может превышать три года.

Ограничения использования:

• Чувствительность к температуре: Рабочие температуры, как правило, следует поддерживать ниже 80°C (176°F), поскольку чрезмерный нагрев может привести к ослаблению магнитной силы.

• Требования к поверхности: Стальная платформа должна быть чистой и ровной. Зазоры между магнитом и платформой значительно снижают удерживающую силу. Например, зазор всего в 0,09 мм может заметно ослабить магнитное притяжение.

• Первоначальные затраты: Первоначальная стоимость приобретения одного магнита выше, чем у традиционного болта. Однако долгосрочные эксплуатационные преимущества существенны.

Крепление винтами: традиционный и надежный эталон.

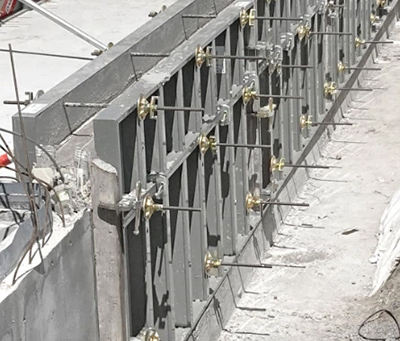

Крепление винтами — один из традиционных методов фиксации опалубки в производстве сборного железобетона. До широкого распространения магнитных систем многие заводы использовали винты или болты для непосредственного крепления опалубочных панелей к стальным литейным столам. Эти механические крепежные элементы надежно удерживают опалубку на месте, предотвращая любое смещение во время заливки бетона и вибрации.

Основные преимущества

1. Адаптивность к экстремальным нагрузкам: для сверхтяжелых компонентов или в ситуациях с очень высоким боковым давлением на бетон надежное механическое зацепление винта обеспечивает стабильную силу зажима, не зависящую от температуры. В этой области существующие магнитные технологии не могут в полной мере конкурировать.

2. Низкая стоимость и высокий порог входа: стандартные болты и гайки легко доступны и недороги. Первоначальные инвестиции значительно ниже, чем в случае магнитных систем, что делает винтовое крепление жизнеспособным вариантом для небольших заводов по производству сборных железобетонных конструкций с ограниченными производственными мощностями или капиталом.

3. Высокая устойчивость к воздействию окружающей среды: винты не подвержены воздействию остатков бетона, масла или высокотемпературной обработки паром. Требования к их обслуживанию относительно просты.

Внутренние дефекты

• Высокие трудозатраты: закрепление одной точки винтом может занять 15-30 секунд. Для сложных пресс-форм суммарное время может значительно затормозить весь цикл производственной линии.

• Накопленные повреждения платформы: Многократное сверление и сварка неизбежно приводят к неровной поверхности стальной платформы. Со временем это может потребовать дорогостоящего капитального ремонта или полной замены платформы.

• Высокая зависимость от ручного труда: для правильной работы с динамометрическими ключами и обеспечения стабильной и адекватной затяжки требуются квалифицированные рабочие, что добавляет сложности и создает потенциал для человеческих ошибок.

Выбор оптимального решения для ваших потребностей

Сценарии, в которых предпочтительнее использовать магниты для затворов:

• Крупномасштабное производство стандартизированных сборных стеновых панелей и плит перекрытия.

• Заводы, использующие дорогостоящие стальные опалубочные конструкции, требующие долговременной защиты.

• Гибкие производственные линии, где технические характеристики продукции часто меняются, что требует быстрой смены пресс-форм.

• «Умные» заводы по производству сборных железобетонных конструкций стремятся к автоматизации и оптимизации производственных процессов.

Сценарии, в которых крепление винтами остается лучшим вариантом:

• Области применения, связанные с экстремальными нагрузками, например, сверхтяжелые элементы мостов или сборные детали для атомных электростанций.

• Условия эксплуатации включают температуру паровой обработки, постоянно превышающую 100°C (212°F).

• Заводы по производству сборных железобетонных конструкций, работающие с крайне ограниченным бюджетом.

В заключение, в отрасли производства сборного железобетона магниты для опалубки становятся все более распространенным выбором для многих применений. Их основная ценность заключается не только в повышении эффективности на одном этапе, но и в защите основного элемента стальной опалубки и обеспечении более гибких моделей производства. Для заводов по производству сборного железобетона с годовой производственной мощностью более 50 000 кубических метров окупаемость инвестиций в систему магнитов обычно происходит в течение трех-шести месяцев.

Однако выбор технологии всегда должен соответствовать реальным производственным потребностям. Гибридный подход часто является оптимальной практикой: использование магнитных систем для максимальной эффективности стандартных компонентов, при этом сохранение винтового крепления для специальных применений в тяжелых условиях в качестве резервного варианта. Эта стратегия «магнит как основной элемент, винт как вспомогательный» использует преимущества обоих методов и становится признанной передовой практикой в ​​отрасли.
