Как уменьшить количество трещин в сборных стеновых панелях – практическое руководство

«строительный блок«Метод строительства с использованием сборных стеновых панелей делает строительство домов быстрее и дешевле. Но, как и любая новая технология, он имеет свои проблемы на начальном этапе, и наиболее неприятной «проблемой внешнего вида» сборных стеновых панелей является растрескивание.»

Возможно, вы задаетесь вопросом: разве компоненты, изготовленные на заводе, не должны быть точнее, чем отлитые на месте? Почему они все равно трескаются? На самом деле, растрескивание сборных стеновых панелей — это системная инженерная проблема. От проектных чертежей до заводского производства, от транспортных повреждений до подъема на месте — небрежность на любом этапе может оставить след на панели. Сегодня мы рассмотрим, как систематически снижать вероятность растрескивания, от источника проблемы до окончательной установки.

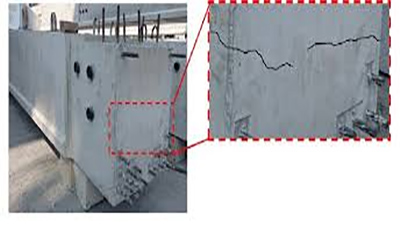

Откуда берутся трещины? – Три главных виновника

Прежде чем говорить о решениях, необходимо понять, как образуются трещины. Согласно отраслевой практике, трещины обычно появляются в три этапа:

- Недостатки на этапе проектирования – например, отсутствие усиления вокруг дверных или оконных проемов, чрезмерно большие пролеты панелей или неудачно расположенные точки подъема. Это приводит к тому, что наиболее слабые места первыми трескаются под нагрузкой.

- Ошибки при производстве и твердении – Неправильные пропорции бетонной смеси, плохое уплотнение, преждевременное извлечение из формы или недостаточное твердение – все это приводит к ослаблению панелей с самого начала.

- Неаккуратное обращение во время транспортировки и строительства – Неравномерное распределение нагрузки из-за неправильно установленных распорок во время транспортировки, сильных столкновений при подъеме или слишком высокой укладки панелей на строительной площадке – эти «вторичные повреждения» часто являются непосредственной причиной образования трещин.

Как только мы узнаем причины, мы сможем предпринять соответствующие действия. Сокращение количества трещин в сборных стеновых панелях требует усилий по контролю качества на всех этапах: проектирования, производства, транспортировки и строительства.

Этап проектирования: предотвратить появление трещин.

Часто трещины образуются не на строительной площадке, а на чертежах. Хороший дизайн — это первая линия защиты.

— Правильно расположите «каркас» — Стальная арматура в сборной стеновой панели не только воспринимает нагрузки, но и сдерживает усадку бетона и противостоит температурным напряжениям. Правильное армирование с учетом схемы распределения напряжений в панели значительно снижает риск растрескивания. В зонах с высокими нагрузками, таких как дверные и оконные проемы, всегда добавляйте диагональную арматуру — для заделки слабых мест.

- Контроль пролета и размеров – Некоторые панели ломаются во время подъема просто потому, что они слишком длинные. Проектировщики должны соблюдать допустимый предел пролета для панелей, а не стремиться к принципу «чем больше, тем лучше» в ущерб структурной безопасности.

- Оптимизация соединений – Прямые, ровные соединения легко протекают. Соединение типа «шип-паз» с более высоким внутренним краем и более низким внешним краем, в сочетании с компенсационной полостью и водонепроницаемой лентой, предотвращает проникновение воды и снимает температурные напряжения.

Этап производства: заложите прочный фундамент для панелей.

На заводе рождаются панели. Контроль качества здесь определяет их базовое состояние.

— Придерживайтесь проверенной рецептуры бетона — это часто упускается из виду. Используйте низкотемпературный цемент, высококачественную золу-унос и хорошо отсортированный средне-крупный песок и гравий, чтобы уменьшить усадку во время затвердевания. Также строго ограничьте содержание глины в заполнителях — глина ослабляет связь между цементом и щебнем, создавая мельчайшие трещины.

- Избегайте чрезмерной вибрации. Заливка бетона — это навык, а не грубая сила. Слишком слабая вибрация приводит к образованию пустот и ямок; слишком сильная — к расслоению и трещинам вдоль арматуры. Многие заводы сейчас используют вибростолы в сочетании с ручной вибрацией для получения плотного и однородного бетона.

- Обеспечьте правильное твердение – не спешите снимать опалубку. После заливки бетону необходимо «отдохнуть» при правильной температуре и влажности, чтобы набрать прочность. Слишком раннее снятие опалубки для соблюдения сроков или высыхание панели во время твердения приведут к образованию трещин на поверхности из-за усадки.

Транспортировка и хранение: обращаться с осторожностью на всем протяжении пути.

После того как панели покидают завод, они не становятся неразрушимыми. Удары во время транспортировки и давление при штабелировании могут привести к скрытым повреждениям.

- Обеспечьте им комфорт – на грузовиках и складских площадках никогда не кладите панели непосредственно на твердые поверхности. Используйте деревянные опоры снизу и убедитесь, что опоры между слоями выровнены по вертикали. Неправильно выровненные опоры приводят к тому, что панели «подвешиваются» – они трескаются под собственным весом.

- Храните их в вертикальном положении. Вертикальные компоненты, такие как стеновые панели, следует транспортировать в вертикальном положении или на специальных стеллажах, а не в горизонтальном. Транспортировка в горизонтальном положении увеличивает риск повреждения от вибрации.

- Ограничьте высоту штабелирования – Слишком высокое штабелирование композитных панелей опасно. Как правило, не следует превышать шесть слоев, иначе нижние панели могут потрескаться от давления.

Этап строительства: последний привратник

Даже идеально изготовленные панели могут выйти из строя, если их установка выполнена небрежно. Точность на месте установки имеет решающее значение.

- Поднимайте аккуратно, без применения грубой силы. Тщательно разметьте линии выравнивания перед подъемом. Опускайте панель медленно и плавно, используя монтировки для фиксации на месте. Применение силы может привести к невидимым внутренним повреждениям.

- Полный слой раствора, надежная фиксация – Слой раствора под панелью должен быть полным и ровным. Если он неровный, нижняя часть панели будет частично не поддерживаться, что приведет к неравномерному напряжению. После установки панели немедленно установите диагональные распорки и отрегулируйте вертикальность. Эти распорки действуют как опоры, пока швы не достигнут полной прочности.

- Обработка стыков – для улучшения внешнего вида и эксплуатационных характеристик – Горизонтальные и вертикальные стыки являются слабыми местами для проникновения воды. После очистки зазора вставьте уплотнительный шнур, затем нанесите атмосферостойкий герметик. Если этот шаг будет выполнен небрежно, вода не только будет просачиваться внутрь, но и повторяющиеся циклы замерзания-оттаивания расширят трещины.

-Защитите готовые панели – После установки последующие работы (сантехники, электрики, отделочники) могут повредить панели, если не будут осторожны. Никогда не вырезайте новые пазы произвольно, особенно там, где уже проложены трубы.

Не существует единого волшебного средства для уменьшения трещин в сборных стеновых панелях. Все сводится к тщательному управлению на всех этапах — от проектирования и производства до транспортировки и строительства.

Бетон по своей природе склонен к растрескиванию, но современные инженерные решения позволяют удерживать эти трещины в безопасных пределах. Для сборных зданий признание проблемы и применение научных методов профилактики — единственный способ достичь как зрелости, так и точности.
