Резьбовое подъемное гнездо - крепежное гнездо

Резьбовое подъемное гнездо - крепежное гнездо

Подъемное соединение — это специальное соединительное устройство, встраиваемое в бетонные или стальные конструкции для безопасного и эффективного подъема и перемещения тяжелых компонентов (таких как сборные железобетонные плиты, балки, стены, промышленное оборудование и т. д.). Оно обеспечивает стандартизированный интерфейс, позволяющий кранам или стропам быстро соединяться и равномерно распределять грузы, и является ключевым компонентом современного модульного строительства и промышленного подъема.

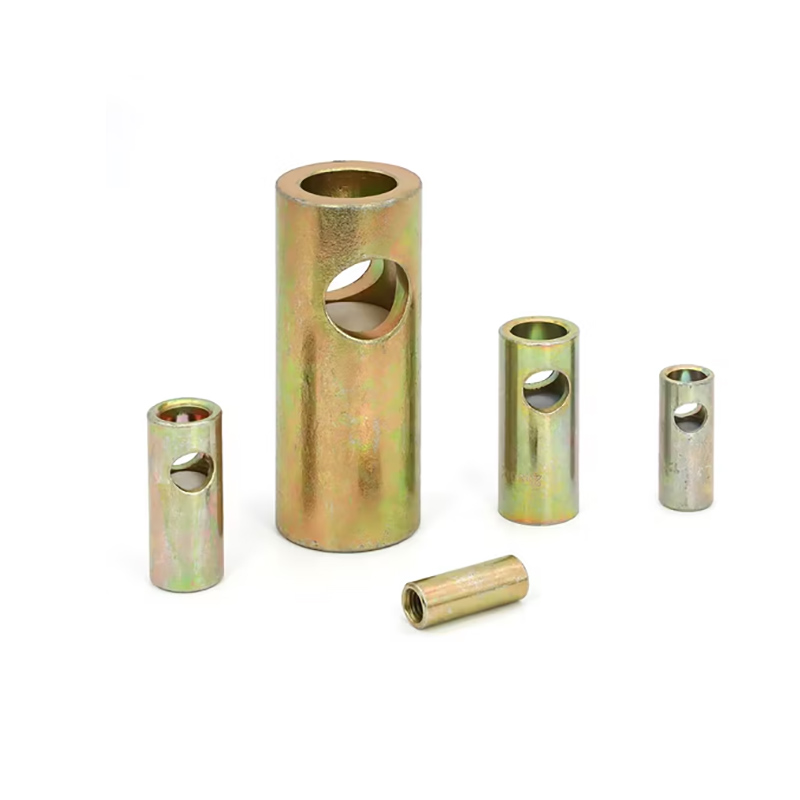

Система включает в себя встроенный подъемный кронштейн, в котором просверлено боковое отверстие ниже резьбовой части для установки арматурного стержня, расположенного и прикрепленного к основной арматуре, что обеспечивает пользователю надежную точку крепления. Кронштейны доступны как из нержавеющей стали, так и из оцинкованной стали, что обеспечивает некоторую защиту от коррозии. Каждый кронштейн может поставляться с двумя пластиковыми вставками. Верхняя (дополнительная опция) используется для предотвращения попадания грязи в резьбу, а нижняя (стандартная) — для предотвращения попадания бетона во время заливки.

Подъемные муфты широко используются в железобетонных конструкциях, например, для подъема балок, стен, плит перекрытия и т. д.

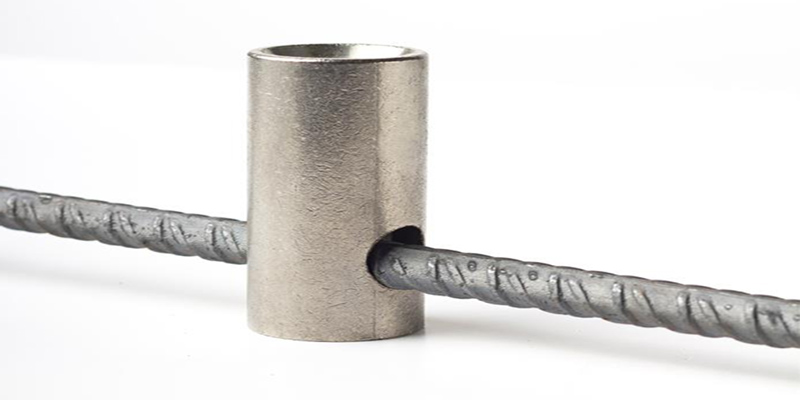

Для передачи нагрузки в бетон через поперечное отверстие вставляется арматурный стержень. Для распределения усилий в бетон через поперечное отверстие подъемных муфт необходимо вставить изогнутый арматурный стержень из стали BST 500s. Арматурный стержень может быть раздвинутым или иметь параллельные стороны.

Для обеспечения передачи локальных сил в бетоне необходимо соблюдать определенное расстояние от края, а из соображений безопасности толщина панели не должна быть меньше определенного минимума.

Габариты и допустимые рабочие нагрузки при прочности бетона 15 Н/мм²

Особенности подъемного гнезда

Доступны в вариантах из высококачественной оцинкованной углеродистой стали или нержавеющей стали.
-По специальному заказу возможна резьба Rd или метрическая резьба.

Технические характеристики подъемного кронштейна

Код	Размер	SWL	Размеры (мм)
		КГС	L	E	D	C
LSC300112040	Рд12	500	40	22	16	8
LSC300116054	Rd16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15.5
LSC300124078	Rd24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26.5
LSC300136145	Рд42	8000	145	80	54	32
LSC300152195	Рд52	12500	195	97	68	40
Другие варианты длины и метрической резьбы доступны по запросу.
Нержавеющая сталь 304(A2)/316(A4) доступна по запросу.
Соотношение Safety Factory и Safety Factory составляет 3:1.

Основные области применения

Подъемные механизмы из сборного железобетона: встраиваются в стеновые панели, лестницы, трубы и другие элементы в качестве стандартизированных точек подъема.

Монтаж стальных конструкций: приварка или болтовое крепление к стальным балкам и колоннам для подъема оборудования.

Система перемещения промышленного оборудования: интегрирована в основание тяжелой техники для облегчения транспортировки и монтажа.
