С развитием современного строительства сборные железобетонные элементы играют все более важную роль. Технология анкеровки в этих элементах служит важнейшим фундаментом для обеспечения общей структурной устойчивости и безопасности.

Сборные элементы — это изготовленные на заводе строительные компоненты, которые впоследствии устанавливаются на строительной площадке. Для обеспечения прочных и надежных соединений — как между сборными элементами, так и с монолитной конструкцией — необходимы специализированные анкерные системы. В данной статье рассматриваются принципы работы, сценарии применения и критерии выбора таких систем. подъемные анкеры в сборном строительстве.

Как они работают: механика передачи нагрузки

Подъемный анкер — это встроенное механическое блокирующее устройство, создающее заданный путь передачи нагрузки от бетонного элемента к крану. Во время заливки анкер — обычно изготовленный из высокопрочной углеродистой или нержавеющей стали — помещается в опалубку и заливается бетоном. По мере затвердевания бетона образуется прочное механическое соединение с анкером, имеющим заданную геометрию.

Передача нагрузки происходит в три отдельных этапа:

1. Прямое зацепление: Анкерная головка — сферическая, в форме ушка или с резьбой — зацепляется с подъемной муфтой или крюком, воспринимая прямое растягивающее усилие.

2. Передача усилия: Это усилие передается вдоль стержня анкера к его заглубленному концу.

3. Распределение нагрузки: Важно отметить, что расширенное основание анкера или деформационные ребра передают нагрузку на окружающий бетон. Это происходит в основном за счет опорного давления и образования конуса сдвига бетона, а не за счет простого трения.

Типы анкеров и их применение

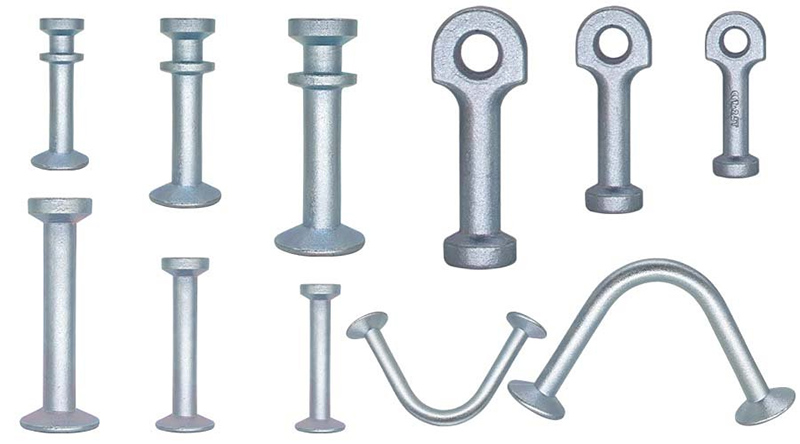

В зависимости от компонентов и требований к подъему, анкеры выпускаются в нескольких вариантах:

- Резьбовые вставки: идеально подходят для более тонких элементов, обеспечивая простую установку.

-Подъемные петли/кольцаОбеспечивают гибкость под разными углами и часто используются в стеновых панелях.

-пластинчатые анкерыЦель: Обеспечить стабильное распределение нагрузки для балок и колонн больших пролетов, предотвращая концентрацию напряжений.

Каждая конструкция разработана с высокой точностью, чтобы гарантировать, что напряжения в бетоне остаются в безопасном диапазоне во время подъема.

Основные сценарии применения и руководство по выбору

Выбор анкера зависит от типа компонента, его веса, формы, центра тяжести и производственного процесса. Однако неправильное использование остается одной из основных причин поломок. К распространенным ошибкам относятся:

- Неправильный выбор типа: использование анкеров, предназначенных для толстых секций в тонких панелях или для подъема кромок/скосов, может привести к поломке.

- Несоответствие оборудования: Использование подъемной муфты, не полностью совместимой с головкой анкера, приводит к частичному зацеплению и неравномерному распределению усилия.

- Преждевременный подъем: Подъем бетона до достижения им заданной прочности опасен. Неравномерное твердение при сжатых сроках может привести к ослаблению бетона вокруг анкера, что вызовет его разрушение до того, как арматура достигнет своей предельной прочности.

- Неправильное размещение: анкеры, установленные слишком близко к краю, с недостаточным заглублением или в плохо уплотненный бетон, создают концентрацию напряжений, делая бетон слабым звеном.

Основные принципы проектирования и безопасности

1. Расчетное проектирование: Количество, размер и расположение анкеров должны быть рассчитаны инженером-конструктором с учетом веса элемента, динамического коэффициента (обычно 1,5), прочности бетона и угла подъема.

2. Центр тяжести: Точки подъема должны быть расположены таким образом, чтобы линия их соединения проходила через центр тяжести компонента или над ним, обеспечивая стабильный и сбалансированный подъем.

3. Предотвращение конусообразного разрушения: Основной вид разрушения заключается в растрескивании бетона в форме конуса вокруг анкера. Для предотвращения пересечения этих конусов или их разрушения на поверхность необходимо обеспечить достаточное расстояние между анкерами и от их краев.

4. Безопасные углы подъема: При использовании строп необходимо учитывать горизонтальный угол. Меньшие углы значительно увеличивают нагрузку на анкеры; углы менее 45 градусов строго запрещены.

5. Обеспечение качества: Необходимо использовать только сертифицированные высокопрочные анкеры, соответствующие соответствующим стандартам (например, GB/T 37610). Использование самодельных анкеров из согнутой арматуры недопустимо.
