Арматурные стержни, называемые «скелетом» здания, напрямую влияют на безопасность, долговечность и устойчивость бетонных конструкций благодаря качеству их крепления. Даже кажущаяся незначительной небрежность в креплении может стать причиной будущих проблем с конструкцией. Для руководителей проектов, технических руководителей и рабочих, непосредственно работающих над проектом, овладение основными принципами вязки арматурной стали и предотвращение распространённых ошибок имеет решающее значение для обеспечения качества проекта. В этой статье мы рассмотрим типичные ошибки при вязке арматурной стали и предложим практические методы их предотвращения и оптимизации, которые помогут вам построить прочный каркас здания.

I. Основная область ошибок: неконтролируемое позиционирование и размещение

Проявления ошибок:

* Неравномерное расположение арматуры: слишком густая арматура затрудняет заливку бетона, легко приводя к образованию полостей и пустот; слишком редкая арматура не может эффективно выдерживать нагрузки, что приводит к образованию трещин.

* Несоосность основных арматурных стержней: основные арматурные стержни в балках, колоннах и плитах не размещены в правильных положениях, как того требуют чертежи, что существенно влияет на прочность компонентов на изгиб и сжатие.

Последствия: снижение несущей способности конструкции, невозможность гарантировать проектную прочность и серьезные угрозы безопасности.

Оптимизированные решения:

1. Используйте стандартизированные приспособления для установки арматуры: перед вязкой изготовьте штангенциркули или позиционирующие стержни с тем же шагом, что и в проекте. Во время вязки используйте их в качестве линейки для обеспечения точного позиционирования каждого арматурного стержня.

2. Изготовьте и закрепите рамы позиционирования арматуры: для таких компонентов, как балки и колонны, простые рамы позиционирования можно сварить вне строительной площадки перед размещением основных арматурных стержней внутри рам для связывания, что эффективно предотвращает смещение арматурных стержней во время строительства.

3. Усиление контроля и приемки процесса: перед заливкой бетона необходимо с помощью рулетки проверить расстояние между арматурными стержнями и толщину защитного слоя в каждой зоне, чтобы убедиться, что они соответствуют проектным требованиям.

II. «Скрытый убийца» нахлесточных соединений и креплений

Проявления ошибок:

* Недостаточная длина нахлеста: в целях экономии материалов длина нахлеста арматурных стержней произвольно укорачивается.

* Неправильное расположение нахлёста: нахлёст выполняется в точках максимального напряжения (например, на концах балок или верхушках колонн), или коэффициент нахлёста в пределах одного поперечного сечения превышает стандартный.

* Недостаточная длина анкеровки: арматурный стержень недостаточно глубоко входит в опору, не обеспечивая эффективную передачу напряжения.

Последствия: арматурный стержень не может эффективно передавать напряжение, что создает слабые места в конструкции и делает ее весьма подверженной разрушению в точках нахлеста/крепления.

Оптимизированные решения:

1. Строго следуйте чертежам и запоминайте спецификации: перед началом строительства специалисты должны предоставить рабочей бригаде подробные инструкции, чётко указав длину нахлёста и анкеровки для арматурных стержней разного диаметра и в разных местах. Основные данные должны быть представлены в виде простых таблиц и размещены на строительной площадке.

2. Используйте цветовую кодировку: маркируйте концы арматурных стержней с нахлестом разной длины краской разных цветов для удобства идентификации и осмотра. 3. Используйте механические соединения или сварку: при соединении важных компонентов или стальных стержней большого диаметра следует отдавать предпочтение механическим методам соединения, таким как муфты с прямой резьбой. Эти методы обеспечивают более надежное качество соединения и позволяют избежать ошибок при нахлесточном соединении.

3. Используйте механические соединения или сварку: при соединении важных компонентов или стальных стержней большого диаметра следует отдавать приоритет механическим методам соединения, таким как прямые резьбовые муфты, поскольку они обеспечивают более надежное качество соединения и позволяют избежать ошибок нахлесточного соединения.

III. Надежность связывания: больше, чем просто «связывание»

Неправильные проявления:

* Недостаточное количество или отсутствие точек крепления: особенно в углах пересечений арматурных стержней.

* Произвольное направление скручивания вязальной проволоки: концы вязальной проволоки загнуты не вовнутрь к бетону, а наружу, что делает их склонными к ржавлению и образованию каналов просачивания.

* Ослабленная вязальная проволока: арматурные стержни легко смещаются под воздействием пешеходов или ударов по бетону.

Последствия: плохая общая целостность арматурного каркаса, невозможность эффективного взаимодействия и потеря общей несущей способности, заложенной в проекте.

Оптимизированные решения:

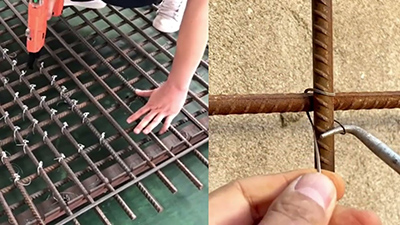

1. Следуйте методу связывания «восьмеркой». Для двунаправленных арматурных сеток убедитесь, что каждое пересечение надежно закреплено.

2. Стандартизируйте ориентацию вязальной проволоки: Чётко определите и загните концы вязальной проволоки внутрь бетона. Это важный шаг, отражающий особенности конструкции и качество.

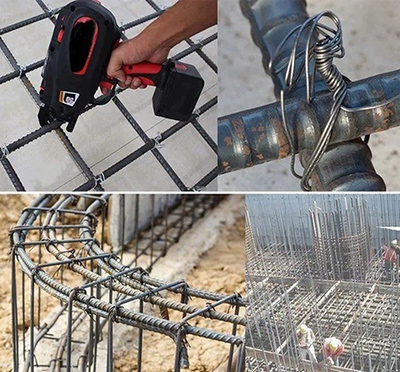

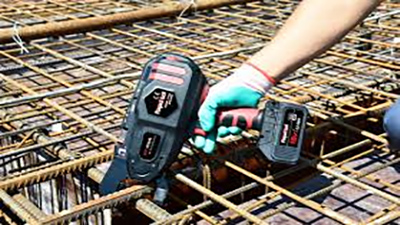

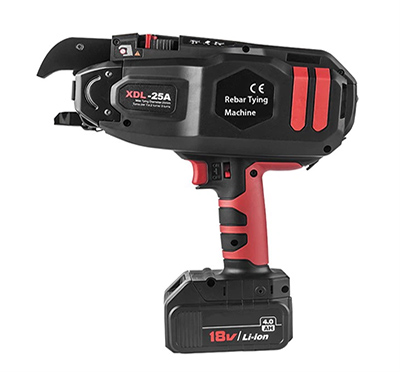

3. Используйте специальные инструменты для переплёта: использование высококачественных переплётных пистолетов или плоскогубцев не только повышает эффективность, но и обеспечивает надёжность и прочность переплёта. Проведите «тест на затяжку» и вручную проверьте надёжность ключевых узлов.

IV. Толщина защитного слоя: «золотая внешняя оболочка» конструкции

Ошибки:

* Неиспользование или неправильное использование проставок: прокладки разрушаются из-за недостаточной прочности, слишком большого расстояния друг от друга или даже заменяются щебнем.

* Неправильное размещение проставок: на прокладки для нижней арматуры балок и плит наступают и снимают, в результате чего арматура прилипает к опалубке.

Последствия: Недостаточный защитный слой приводит к быстрой коррозии арматуры, что значительно снижает долговечность; чрезмерный защитный слой уменьшает полезную высоту элемента, снижая его несущую способность.

Оптимизированные решения:

1. Используйте специальные распорки высокой прочности: используйте специальные распорки из цементного раствора, пластиковые защелкивающиеся распорки или распорки ступичного типа с прочностью, равной или превышающей расчетную прочность бетона.

2. Обеспечьте правильное размещение проставок: расстояние между ними должно составлять 0,8–1 м с соответствующим уплотнением под напрягаемой арматурой. После связывания назначенный специалист должен проверить наличие и исправность проставок.

3. Содействовать использованию стремена: Для верхнего слоя стальных стержней в плитах перекрытия необходимо использовать непрерывные хомуты для поддержки, чтобы они не проседали во время процесса заливки.

Чтобы систематически избегать вышеуказанных ошибок, следует соблюдать следующие основные процессы:

1. Предварительный контроль (подготовка): детальное проектирование и технический инструктаж — тщательное изучение чертежей, размещение сложных деталей и предоставление визуальных и эксплуатационных инструктажей всем рабочим.

2. Контроль в процессе строительства (исполнения): стандартизированные операции и инспекция процесса – поощрять использование позиционирующих зажимов, высокопрочных проставок и других инструментов; строители и инспекторы качества должны контролировать и проводить проверки, чтобы оперативно выявлять и устранять проблемы.

3. Контроль после строительства (приемка): строгая система из трех видов инспекций — самопроверка бригадой, межпроцессная приемочная проверка и проверка под руководством инспектора по качеству; завершение приемки всех скрытых арматурных работ перед заливкой бетона.

Помните: качественная вязка арматуры — это не только свидетельство технического мастерства, но и проявление ответственности. Каждая стандартизированная операция способствует безопасности здания. Начиная с деталей и оптимизируя процессы, давайте вместе построим более безопасное и прочное будущее.
