Коротковолновый анкер с хвостовой частью представляет собой компактное и высокопрочное решение для подъема сборных железобетонных элементов. Его волнообразная хвостовая часть из арматурного стержня обеспечивает равномерное распределение нагрузки, предотвращает растрескивание бетона и позволяет надежно соединяться с резьбовыми втулками или подъемными вставками, обеспечивая безопасную и эффективную работу. Допустимая рабочая грузоподъемность анкера составляет от 0,5 до 8,0 тонн, а размер резьбы, высота и диаметр могут быть подобраны в соответствии с требованиями различных проектов из сборного железобетона, обеспечивая безопасный подъем и надежную установку.
Артикул № :
Wavy Tail Anchor(short Type)Заказ (Минимальный заказ) :
500Происхождение продукта :
chinaВремя выполнения :
7-10daysЯкорь с волнистым хвостом (короткий тип)
Что такое короткий якорный стержень в хвостовой части волны?

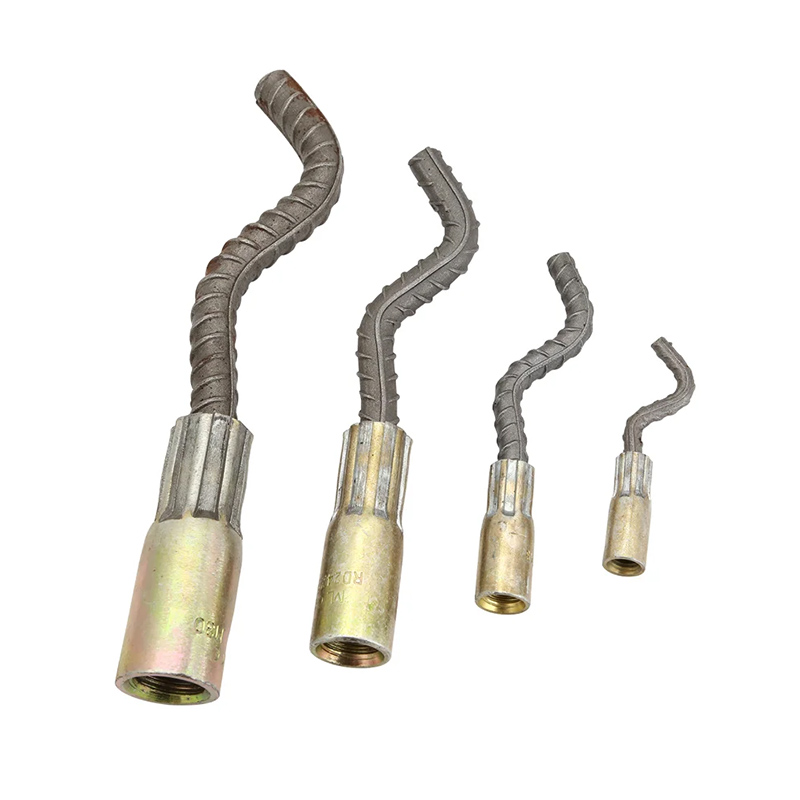

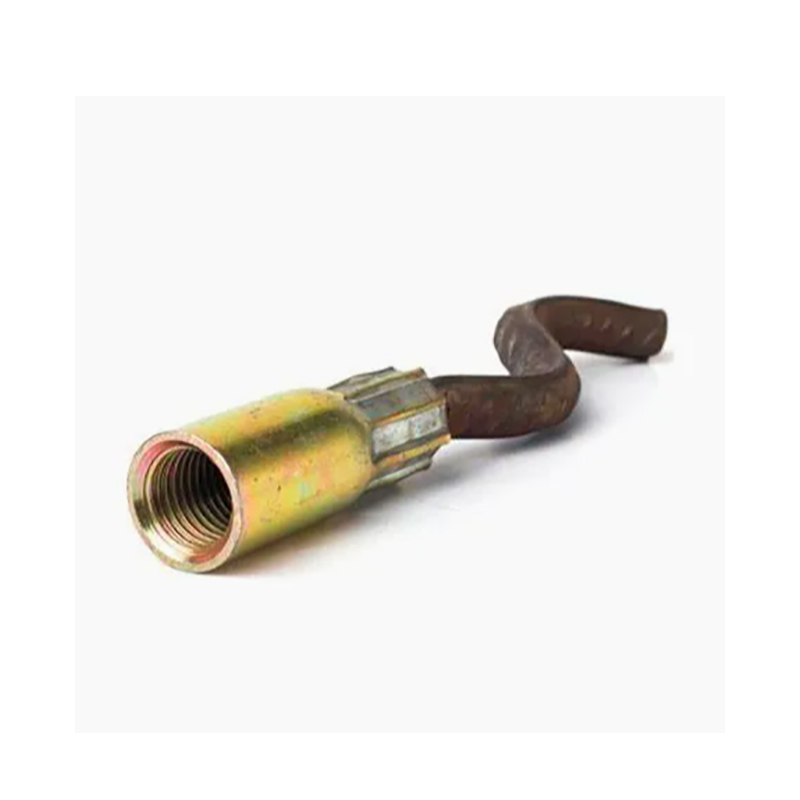

Короткий волнообразный анкер — это особый тип волнообразного анкера, названный так из-за короткой хвостовой части. Он может быть напрямую соединен с резьбовой втулкой. Он специально разработан для обеспечения точки подъема или надежного резьбового соединения для сборных железобетонных элементов. Волнообразная конструкция арматурного стержня увеличивает площадь контакта в направлении нагрузки, обеспечивая равномерное распределение нагрузки и предотвращая вырывание анкера или растрескивание бетона. Он предварительно закладывается в бетонный элемент и используется впоследствии для:
Подъем: В качестве опорной точки для извлечения из формы, переворачивания, транспортировки и установки компонентов.
Подключение: Для надежного соединения с другими компонентами или основной конструкцией.
Анкеровка: для противостояния растягивающим и сдвиговым нагрузкам, возникающим под воздействием ветра, сейсмических явлений и т. д.
По сравнению сЯкорь с волнистым хвостом (длинного типа)Коротковолновые анкеры с хвостовым оперением практически не имеют прямого участка между арматурным стержнем и резьбовой втулкой, что обеспечивает более компактную конструкцию при сохранении прочности. Они широко используются в сборных железобетонных конструкциях, где требуется надежное поднятие, анкеровка или временная поддержка во время транспортировки и монтажа.
Принцип работы коротковолновых хвостовых якорных устройств:
Коротковолновые анкеры равномерно распределяют подъемную нагрузку сборных железобетонных элементов внутри элемента благодаря своей волнообразной стальной хвостовой части, предотвращая вырывание и растрескивание элемента. Они могут быть надежно соединены с резьбовыми соединениями или подъемными кольцами, обеспечивая стабильную точку подъема. Надлежащая безопасная рабочая нагрузка (SWL), совместимость резьбы и соответствие соответствующим стандартам обеспечивают безопасные и эффективные подъемные операции. При испытаниях на растяжение всегда используйте коэффициент запаса прочности не менее трех.

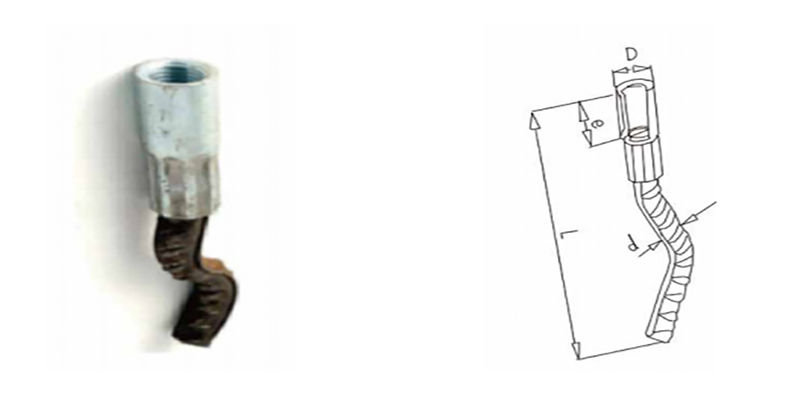

Технические характеристики кормового якоря для коротких волн
| Код | Слзе | SWL | L | Д | д | е |
| КГС | (мм) | (мм) | (мм) | (мм) | ||
| LSC 330112108 | Рд12 | 500 | 108 | 16 | 8 | 22 |
| LSC 330116167 | Rd16 | 1200 | 167 | 21 | 12 | 27 |
| LSC 330120187 | Rd20 | 2000 | 187 | 27 | 14 | 35 |
| LSC 330124240 | Rd24 | 2500 | 240 | 31 | 16 | 43 |
| LSC 330130300 | Rd30 | 4000 | 300 | 40 | 20 | 56 |
| LSC 330136380 | Rd36 | 6300 | 380 | 48 | 25 | 69 |
| LSC 330142450 | Рд42 | 8000 | 450 | 54 | 28 | 80 |
| Доступны и другие варианты длины и метрической резьбы. | ||||||
| По запросу. Соотношение сторон завода по обеспечению безопасности составляет 4:1. | ||||||

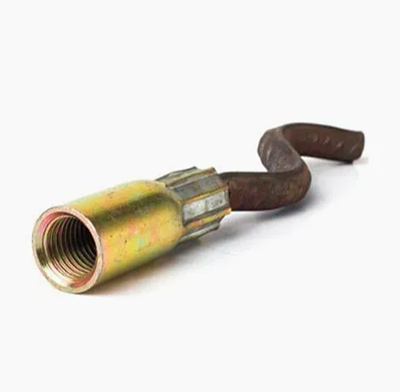

| Преимущества | Основное воплощение |
| Эффективность закрепления | Небольшая глубина заделки и высокая несущая способность: волнистая поверхность образует прочное трехмерное механическое сцепление с бетоном, обеспечивая сопротивление вырыванию, значительно превосходящее сопротивление традиционных прямых стержней или крюковых анкеров того же размера. |
| Пространственная адаптивность | Подходит для тонкостенных элементов: благодаря своим небольшим размерам его можно использовать для тонкостенных элементов с ограниченным пространством, таких как композитные плиты перекрытия и сборные стеновые панели, без необходимости локального утолщения для анкеровки, что оптимизирует конструкцию. |
| Стрессовая работоспособность | Превосходная сейсмостойкость и устойчивость к усталости: волнообразные конструкции эффективно рассеивают динамические напряжения, предотвращают концентрацию напряжений и демонстрируют более стабильную работу при циклических нагрузках. |
| Гибкость дизайна | Раскрытие свободы проектирования: предоставление архитекторам и инженерам надежных и бесшовных решений для соединения элементов при разработке легких, компактных и сборных конструкций. |
| Общая экономическая эффективность | Оптимизация затрат на протяжении всего жизненного цикла: хотя стоимость единицы продукции может быть несколько выше, это позволяет сэкономить на использовании бетона, упростить строительство и повысить безопасность в долгосрочной перспективе, что в конечном итоге приводит к значительным общим выгодам. |
Важные примечания:
SWL должен соответствовать требованиям к использованию.
Потоки должны соответствовать требованиям использования.
Необходимо соответствовать действующим стандартам.
При проведении испытаний на предельные значения необходимо использовать коэффициент запаса прочности не менее 3.
Типичные области применения:
Сборные сэндвич-панели для наружных стен с теплоизоляцией: благодаря компактным размерам, используемым в качестве соединительных элементов, они помогают уменьшить тепловые мосты, а высокая прочность обеспечивает безопасность.
Крупногабаритные предварительно напряженные пустотелые плиты/композитные плиты: идеально подходят для подъема и анкеровки после завершения строительства.
Системы подвесного крепления из сборного железобетона для сухих навесных стен: обеспечивают значительное усилие на вырыв при ограниченной толщине.
Сборные балконные плиты, панели для систем кондиционирования воздуха и декоративные элементы: соответствуют требованиям к креплению тонкостенных элементов неправильной формы.
Фундаменты для оборудования и быстрая установка: используются для оборудования машинных отделений, требующего предварительно заложенных фундаментов.
Почему выбирают нас?

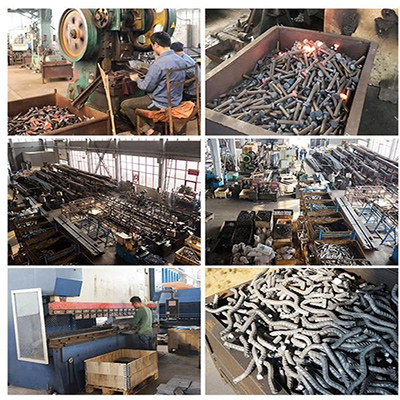

(1) Более 15 лет опыта в производстве и торговле сборными железобетонными системами.
(2) Соответствовать строгим техническим требованиям и удовлетворять спрос рынка на безопасность людей. (Предварительно изготовленные железобетонные элементы могут подниматься несколько раз после заливки, а также во время хранения и монтажа — используя эту систему, проектировщики и руководители работ могут обеспечить безопасное и быстрое выполнение каждого подъема. Без разработанной и скоординированной системы это может привести к разрушению материала на каком-либо этапе производства/доставки.)
(3) Продукция LSC улучшается благодаря заводскому контролю качества на этапе производства. При необходимости каждый заказ может быть подвергнут испытанию на растяжение.
(4) Возможности OEM/ODM: LSC имеет более чем 10-летний опыт работы с продукцией OEM/ODM и более 150 заводов-партнеров, что позволяет нам предлагать конкурентоспособные цены и стабильное качество.
