Встроенные магниты против традиционных методов крепления: какой метод лучше для производства сборного железобетона?

При производстве сборных железобетонных элементов выбор способа крепления опалубки напрямую влияет на эффективность производства, качество продукции и эксплуатационные расходы. Традиционные механические методы крепления, такие как винты и гайки, долгое время широко использовались. Однако с развитием промышленного строительства... Вставьте магниты и Опалубочные магниты Материалы на основе высокопрочных редкоземельных постоянных магнитов постепенно становятся все более популярными в отрасли. В этой статье мы сравним эти два метода крепления с разных сторон, чтобы помочь вам выбрать наиболее подходящее производственное решение.

I. Что представляют собой системы крепления с использованием встроенных магнитов и традиционные методы крепления?

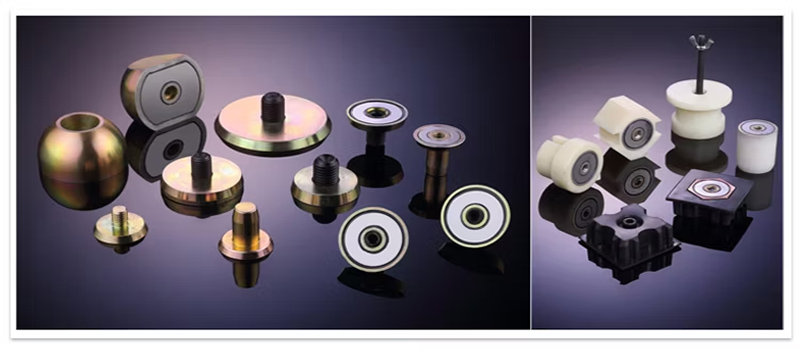

Встраиваемый магнит — это магнитное крепежное устройство, специально разработанное для производства сборных железобетонных конструкций. Он в основном используется для фиксации различных встраиваемых элементов, таких как распределительные коробки, трубы, подъемные втулки и соединители.

Основная структура

- Материал постоянных магнитов: Используются высокоэффективные неодимовые железо-борные (NdFeB) магниты, создающие сильное притяжение.

- Защитный корпус из резины и нейлона: уникальное сочетание резины и магнитов позволяет создавать практически любые формы.

- Система переключения: Магнитная сила регулируется рычагом или кнопкой, не требуя внешнего источника питания.

Принцип работы: Во время работы магнита его нижняя адсорбционная поверхность плотно прилегает к стальной форме или производственной платформе, создавая сильную силу притяжения (обычно от 20 кг до 2100 кг). После отключения магнитного поля магнит легко снимается, не повреждая платформу.

Традиционные методы крепления в основном включают в себя крепление боковой формы к производственной платформе с помощью болтов, сварки или сверления и вставки закладных элементов. Для болтового крепления требуется пробивать отверстия в форме или основании формы, а для сварки — выполнять работы с использованием открытого огня; оба метода требуют значительного ручного труда. В сборных железобетонных конструкциях закладные элементы (стальные пластины или уголки и т. д.) обычно крепятся к бетонному элементу с помощью анкерных стержней. Размер сварного шва и длина анкерного стержня должны определяться исходя из передаваемой осевой или сдвиговой силы. Хотя болтовые и сварные соединения обеспечивают надежную фиксацию, их процедуры относительно сложны и требуют определенного уровня технических знаний.

II. Современное состояние традиционных методов фиксации. К традиционным методам фиксации относятся, главным образом:

III. Сравнительная оценка эффективности: магнитные коробки обладают значительными преимуществами.

В линиях по производству сборного железобетона сборка и разборка опалубки часто являются наиболее трудоемкими этапами. Магнитные ящики в этом отношении предоставляют значительное преимущество.

Согласно данным фактического производства, традиционный завод по производству компонентов, использующий обычные методы сборки на платформе пресс-формы размером 6 м × 4 м, тратит примерно 1,5 часа на сборку одной детали, производя всего около 6,6 комплектов в день за 10 часов и требуя 5 рабочих. В отличие от этого, другой промышленный завод по производству компонентов, использующий фиксированные магнитные ящики, может собрать платформу пресс-формы размером 9 м × 3,5 м всего за 12,5 минут, производя 48 комплектов в день всего с 3 рабочими. Дальнейшие сравнительные данные показывают, что сборочная линия с использованием фиксированных магнитных ящиков в 7,27 раза быстрее, чем традиционный метод.

В частности, магнитные коробки можно закрепить и снять за считанные секунды, сокращая время на переналадку рабочего места с одного часа до менее чем десяти минут. Система магнитных шаблонов обеспечивает мгновенную фиксацию, исключая необходимость в болтах, сварке или потере времени. В отличие от этого, традиционные установки с креплением болтами сложны, трудоемки и занимают много времени.

IV. Защита оборудования: неразрушающая фиксация против необратимого повреждения

Это наиболее принципиальное различие между двумя методами с точки зрения защиты оборудования.

В магнитных коробках используется мощный магнитный сердечник для крепления и фиксации пресс-формы к платформе, что исключает необходимость сверления отверстий в пресс-форме или платформе. Это не повреждает пресс-форму или платформу, значительно продлевая срок их службы. Магнитная адсорбция — это неразрушающий метод крепления, который защищает целостность поверхности стального рабочего стола, обеспечивая при этом быструю регулировку.

Традиционные методы предполагают пробивание отверстий в пресс-форме или платформе с последующим креплением болтами, что приводит к необратимым повреждениям. Со временем это вызывает неровности поверхностей деталей, сокращает срок службы пресс-формы и платформы и увеличивает затраты. Частое сверление также постепенно приводит к потере ровности рабочей поверхности, что влияет на точность и стабильность последующего производства.

V. Рекомендуемые применимые сценарии

Сценарии выбора встроенных магнитов:

- ✅ Крупномасштабное стандартизированное производство: повторяющиеся компоненты, такие как стеновые панели, плиты перекрытия, балки и колонны.

- ✅ Автоматизированные производственные линии: работа с роботизированными манипуляторами и автоматизированным оборудованием

- ✅ Высокочастотная регулировка пресс-форм: Производственные линии, требующие частой смены размеров пресс-форм.

- ✅ Требования к высокой точности: Компоненты со строгими требованиями к точности позиционирования встроенных деталей.

- ✅ Потребности в защите платформ: Заводы, желающие продлить срок службы стальных платформ.

Сценарии, в которых традиционные методы ремонта по-прежнему пригодны:

- ⚠️ Небольшие, временные проекты: низкий объем производства, нечастое использование пресс-форм.

- ⚠️ Компоненты нестандартной формы: изготовленные на заказ компоненты нестандартной или неправильной формы.

- ⚠️ Деревянные формы: формы, изготовленные не из стали, не могут быть зафиксированы магнитами.

- ⚠️ Крайне ограниченный бюджет: небольшие мастер-классы с ограниченными первоначальными инвестициями.

VI. Тенденции развития отрасли и выводы

Исходя из текущего состояния развития отрасли, встроенные магнитные системы крепления становятся предпочтительным решением для современных заводов по производству сборного железобетона. К их основным преимуществам относятся:

1. Революция в эффективности: сокращение времени установки пресс-форм с минут до секунд.

2. Обеспечение качества: Стандартизация операций снижает количество человеческих ошибок и повышает стабильность качества продукции.

3. Оптимизация затрат: Хотя первоначальные инвестиции выше, долгосрочные затраты на рабочую силу и техническое обслуживание значительно снижаются.

4. Защита платформы: Отсутствие повреждений продлевает срок службы дорогостоящих стальных платформ.

5. Готовность к автоматизации: создание основы для Индустрии 4.0 и интеллектуального производства.

Однако важно отметить, что магнитные системы не являются панацеей. Для некоторых специализированных применений традиционные методы по-прежнему имеют свою ценность. Наилучшей практикой является сочетание конфигураций, основанных на конкретных производственных потребностях: полное внедрение магнитных систем крепления на стандартизированных линиях массового производства, сохраняя при этом гибкость традиционных методов в специальных проектах мелкосерийного производства.
