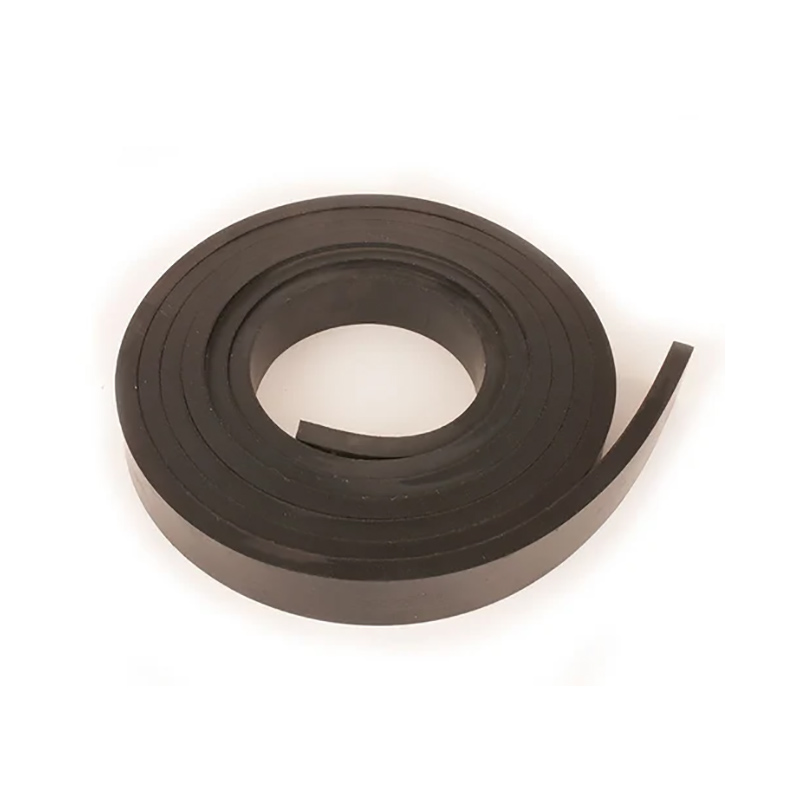

Неопреновая подшипниковая лента

Неопреновая подшипниковая лента

В производстве сборных железобетонных элементов и строительстве сборных зданий, казалось бы, незначительный, но крайне важный элемент — неопреновая опорная лента — играет незаменимую роль. Устанавливаемая под сборными балками, колоннами и несущими конструкциями, она выполняет основные функции передачи нагрузки, компенсации смещений и гашения напряжений, являясь незаметным, но важным элементом обеспечения структурной безопасности и долговечности.

Любой, кто работает в сфере производства сборных железобетонных конструкций, наверняка сталкивался с этими до боли знакомыми проблемами:

• Резиновые полоски под основанием формы в течение шести месяцев покрываются многочисленными трещинами и рассыпаются при малейшем давлении.

• Разделительные составы на масляной основе разбрызгиваются на обычные резиновые полоски, вызывая их набухание и деформацию, подобную губке, что приводит к нарушению горизонтального положения всей формы.

• Опорные полосы выходят из камеры паровой обработки вялыми и привариваются к основанию формы, что требует утомительного извлечения и замены.

• Сезонные перепады температур — палящее лето и морозная зима — приводят к растрескиванию, из-за чего пресс-формы, хранящиеся на открытом воздухе, приходится перенастраивать перед каждым производственным циклом.

Чаще всего эти проблемы коренятся в одном: неправильном выборе материалов.

Обычные опорные полосы из натурального каучука, безусловно, недороги, но они просто не выдерживают «четырех основных факторов» эксплуатации сборных железобетонных конструкций: высокой влажности, высокой температуры, воздействия масла и высокочастотной вибрации. Неопреновые (CR) опорные полосы, напротив, специально разработаны для решения именно этих задач.

Почему стоит выбрать неопреновую резину?

По сравнению с обычным натуральным каучуком, неопрен обладает явными преимуществами:

1. Превосходная устойчивость к атмосферным воздействиям и старению – неопрен обладает отличной гибкостью при низких температурах. При сжатии конструкций из-за понижения температуры неопрен не затвердевает значительно, что позволяет избежать негативного воздействия на несущую конструкцию.

2. Хорошая термическая стабильность – сохраняет стабильные характеристики при повышенных температурах, остаточная деформация при сжатии не превышает 35% после 22 часов при температуре 100°C (212°F).

3. Не требующая технического обслуживания работа за счет деформации сдвига – неопреновые опорные полосы не содержат движущихся частей. Они компенсируют термическое расширение и сжатие за счет внутренней деформации сдвига — без трения скольжения между балкой и опорной пластиной или между опорной пластиной и опорой — что обеспечивает длительный срок службы без необходимости технического обслуживания.

Основные функции неопреновых подшипниковых лент

1. Равномерная передача нагрузки и распределение напряжений.

Неопреновые опорные полосы обеспечивают плавную и равномерную передачу нагрузок от сборного элемента к несущей конструкции. Это крайне важно для структурной целостности несущих элементов, таких как балки и колонны, поскольку предотвращает локальные концентрации напряжений, которые могут привести к растрескиванию или повреждению опор.

2. Компенсация деформации, смещения и вращения

Сборные железобетонные элементы подвергаются изгибному прогибу под нагрузкой и расширяются или сжимаются при колебаниях температуры. Неопреновые опорные полосы эффективно:

Предусмотреть возможность поворота концов балки для компенсации изгибной деформации под нагрузкой;

Допускать горизонтальное смещение – поглощать продольные и поперечные движения, вызванные тепловыми силами;

Снижение ударных нагрузок и вибрации – ослабление сил удара, передаваемых от вибрирующих столов или механического оборудования.

3. Виброизоляция и шумоподавление

В линиях по производству сборных железобетонных конструкций неопреновые опорные полосы также служат буферным слоем между вибростолом и формой. Они эффективно изолируют высокочастотные вибрации, защищая как формы, так и оборудование от износа, вызванного жестким прямым контактом.

Какие производственные линии больше всего выигрывают от использования неопреновых подшипниковых лент?

Не каждая производственная линия требует использования неопреновой резины, но в следующих случаях переход на неопрен может значительно сэкономить время и деньги:

Условия эксплуатации	Типичное применение	Почему неопрен так хорош
Линии паровой сушки	Перемещение форм внутрь и наружу камер для отверждения при больших перепадах температур и высокой влажности.	Устойчив к разрушению под воздействием влаги и тепла, не размягчается и не прилипает ко дну форм.
Линии разделительных агентов на масляной основе	Частое использование средств на масляной основе приводит к образованию маслянистых загрязнений в цеху.	Обладает превосходной маслостойкостью — не набухает и не теряет размерной стабильности.
Открытые/полуоткрытые складские площадки	Пленки хранятся на открытом воздухе, подвергаясь воздействию солнечного света и дождя.	Обладает исключительной устойчивостью к озону, ультрафиолетовому излучению и атмосферным воздействиям.
Высокопроизводительные автоматизированные линии	Высокие частоты вибрации и суточная производительность	Обеспечивает длительный срок службы при динамических нагрузках, сводя к минимуму время простоя.
Столы для крупногабаритных пресс-форм большой грузоподъемности	Крупноформатные формы для стеновых панелей и подсобных помещений со значительным собственным весом	Может сочетаться с металлическими усиливающими рамами для повышения несущей способности.















Сценарии применения

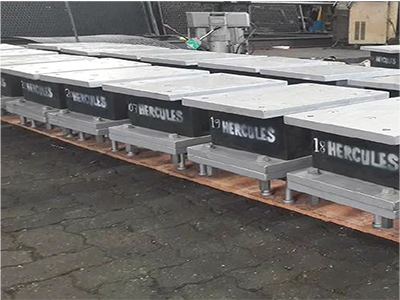

Сценарий 1: Опоры из сборных балок

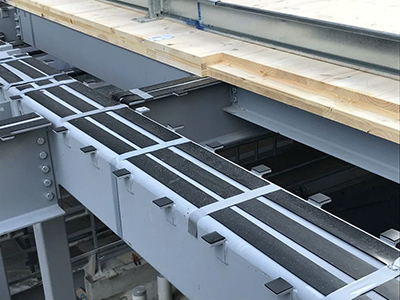

Неопреновые опорные полосы устанавливаются в качестве поддерживающих прокладок на концах сборных предварительно напряженных балок или стальных ригелей. Они передают вертикальные нагрузки, компенсируя при этом повороты концов и горизонтальные смещения — конфигурация, часто встречающаяся в сборных многоуровневых паркингах и мостостроении.

Сценарий 2: Виброизоляционные слои для вибростола

На вибрационных столах линий по производству сборных железобетонных конструкций между формой и поверхностью стола размещаются неопреновые опорные полосы. Это эффективно гасит вибрационные удары, защищая как формы, так и оборудование от износа, вызванного жестким контактом.

Сценарий 3: Многоэтажные сборные парковочные сооружения

Неопреновые опорные полосы используются в точках опоры сборных двутавровых плит, пустотелых плит и аналогичных элементов. Они выдерживают циклические нагрузки сжатия и сдвига, адаптируясь к термическому расширению и сжатию.

Передовые методы установки и технического обслуживания

Даже самый лучший материал покажет низкую эффективность при неправильной установке. При установке неопреновых подшипниковых лент учитывайте следующие моменты:

• Никогда не смешивайте технические характеристики – все подшипники, изготовленные на одной и той же пресс-форме, должны иметь одинаковый класс прочности и размеры, чтобы избежать деформации, вызванной колебаниями твердости.

• Очистите монтажные пазы – перед установкой удалите остатки бетона и масляные пятна из пазов опалубки, чтобы предотвратить локальную концентрацию напряжений.

• Предотвратите ослабление болтов – болты склонны к ослаблению под воздействием вибрации. Используйте пружинные шайбы или регулярно проверяйте момент затяжки.

• Проводите периодические проверки – несмотря на высокую прочность неопрена, ежемесячно визуально осматривайте его поверхность. Немедленно замените, если обнаружены глубокие трещины.

Анализ затрат и выгод: действительно ли неопреновые полоски дороже?

На первый взгляд, неопреновые резиновые опорные ленты стоят на 30–50% дороже обычных резиновых лент. Однако, если учесть частоту замены, потери от простоев и процент брака, общая картина затрат часто выглядит совсем иначе:
